TOBO STEEL GROUP CHINA
 |
| محل منبع: | چین |
| نام تجاری: | TOBO |
| گواهی: | ISO |
| شماره مدل: | / |
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | egotiable |
| جزئیات بسته بندی: | سوپاپ ها در ورق حباب پلاستیکی و در جعبه های تخته سه لا پیچیده می شوند |
| زمان تحویل: | 25 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union |
| قابلیت ارائه: | 10000 عدد در ماه |
| مواد: | فولاد ضد زنگ | ساختار: | توپ |
|---|---|---|---|
| اندازه پورت: | استاندارد | فشار: | فشار بالا |
| دمای رسانه: | درجه حرارت بالا | استاندارد یا غیر استاندارد: | استاندارد |
| رسانه ها: | آب، گاز، نفت | نام محصول: | مینی دستگیره استیل قیمت شیر توپی |
| اندازه: | 3/4" | رنگ: | سفارشی |
| فشار کاری: | PN16 | جنس بدنه: | 304 |
| ارتباط: | سفارشی کردن بر اساس درخواست طراحی مشتریان | نوع سوپاپ: | 2 راه |
| برجسته: | دریچه توپ از فولاد ضد زنگ 1000WOG,BSPT شیر توپ زنانه,دریچه گلوله ای از فولاد ضد زنگ,BSPT Female Ball Valve,Female End Stainless Steel Ball Valve |
||

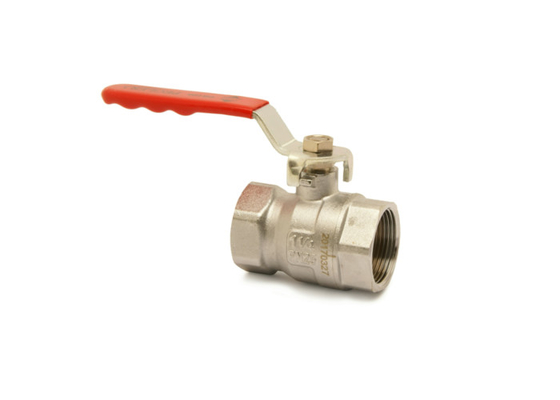

CF8M/SS304 1000WOG 1/2 اینچ فولاد ضد زنگ 2-PC شیر توپ با پایان زنانه NPT BSPT
| نام محصول: | دریچه توپ شناور | کاربرد: | مخازن آب سردپترول، شیمی |
|---|---|---|---|
| اندازه: | ۲۲ میلی متر | فشار: | 1000 WOG |
| استاندارد: | DIN / BS / ANS I / JIS / API / ASME | بدن: | فولاد ضد زنگ ASTM A 182 F316 |
| ساقه: | فولاد ضد زنگ ASTM A 182 F316 | ||
| نور بالا: |
شیر توپ شناور 22 میلی متری نفتی,دریچه توپ شناور ضدعفونی کننده SIP,دریچه گلوله شناور WCB |
||
والف توپ شناور با اندازه سفارشی برای نفت و شیمی API 6D
معرفی شیر توپ شناور:
طراحی شیر، مطابق با نیاز CIP و SIPضدعفونی کننده و تمیز کننده، دارای دمای 180 °C است،فشار 8 بار، طراحی مهر و موم تعویض خودکارچرخش کوچک، عمر طولانی و غیره.در دسترس با انواع ساختارها، مانند الکتریکیهواپیمایی افقی، فولاد ضد زنگ، افقی عمودیکلید پنوماتیک دست به دست، همچنین می تواند مجهزبا واحد کنترل، مکان شناس، سنسور موقعیت و دیگرسیستم کنترل اتوماتیک سازگار
والف توپ، رشته دار،
از فولاد ضد زنگ ASTM A 182 F316 بدن/سنگ توپ
SEAT/SEAL
قطر اسمی 1/2 اینچ، کلاس 1000 WOG،
نوع سوراخ کامل، لوله راننده 1/2 سوراخ.
MSS SP-110 STANDARD
قطعات اصلی و مواد شیر شناور توپ
| نام بخش | مواد |
| بدن | WCB,ZG1Cr18Ni9Ti,CF8 |
| توپ | 1Cr18Ni9Ti 304،316 |
| ساقه | 1Cr18Ni9Ti 304،316 |
| حلقه مهر | پلی تیترافلورو اتلین (PTFE) |
| بسته بندی | پلی تیترافلورو اتلین (PTFE) |
| DN | G | ب | L | E | H | A |
| 6 | 1/4" | 8 | 54 | 11.5 | 52 | 105 |
| 10 | 3/8" | 10 | 54 | 11.5 | 52 | 105 |
| 15 | نصف اینچ | 15 | 62.5 | 14 | 65 | 130 |
| 20 | 3/4" | 20 | 73.5 | 15 | 70 | 130 |
| 25 | 1" | 25 | 86 | 15 | 78 | 150 |
| 32 | 1-1/4" | 32 | 101 | 18 | 82 | 180 |
| 40 | 1-1/2" | 38 | 110 | 19 | 90 | 200 |
| 50 | 2 " | 50 | 123 | 19 | 98 | 200 |
| 65 | ۲/۲ اینچ | 64 | 165 | 23 | 140 | 240 |
| 80 | 3 سانتی متر | 80 | 190 | 25 | 135 | 260 |
مشخصات فنی
| فشار اسمی ((Mpa) | PN | 2.5,4.0,6.4 |
| فشار آزمایش مقاومت ((Mpa) | PT | 3.8,6.0,9.6 |
| آزمون مهر و موم با فشار پایین ((Mpa) | 0.6 | |
| آزمون مهر و موم با فشار بالا ((Mpa) | 3.0,4.8,7.6 | |
| رسانه قابل استفاده | آب، روغن، گاز، اسید نیتریک، اسید استیک | |
| دمای قابل استفاده | -40~180 درجه سانتیگراد | |
ویژگی:
-ساختار ضد انفجار دریچه
هنگامی که رسانه از طریق شیر عبور می کند، فشار در بدن شیر ممکن است
فشار ساقه به بیرون، یا زمانی که دریچه در حال تعمیر است، اگر فشار در وسط وجود دارد
حفره، ساقه یا واسطه به راحتی هنگام جدا کردن شیر به بیرون پرواز می کند.
که می تواند به انسان آسیب برساند.
برای جلوگیری از این احتمالات، یک کلوپ ساختگی است بسته بندی و حامل فشار سوخته
یا بسته بندی به دلیل علل دیگر آسیب دیده است، فشار رسانه در بدن شیر
باعث خواهد شد که کلوب ساختگی از ساقه دریچه در تماس نزدیک با چهره مهر و موم بالا از
بدن دریچه
بنابراین برای جلوگیری از نشت رسانه از موقعیت بسته بندی آسیب دیده است.
-ساختار قابل اعتماد مهر
صندلی از PTFE ساخته شده است.
با افزایش فشار حفره وسط، بالاتر می شود.
مقاومت کوچک شیر توپ کوچکترین مقاومت از تمام شیر را دارد، در مورد
در حالت کاهش کشش، مقاومت کمی باقی می ماند.
-سوئیچ فوری
شیر توپ در 90 درجه می چرخد، به سرعت برای باز کردن یا بسته شدن کار می کند.
مشخصات:
مشخصات فنی
- قطر اسمی: 1/2 - 25
- دمای قابل استفاده: -29°C~425°C (فولاد) -40°C~550°C (فولاد ضد زنگ)
فشار اسمی: 150 پوند، 300 پوند، 600 پوند، 900 پوند، 1500 پوند PN16/25/40/64/100/160, JIS 5K / 10K/20K
- محیط قابل استفاده: آب، گاز، روغن و سایر محیط های کاستیک.
ویژگی های شیر توپ شناور:
- ساختار ضد انفجار دریچه
هنگامی که رسانه از طریق شیر عبور می کند، فشار در بدن شیر ممکن است ساقه را بیرون بکشد، یا
هنگامی که شیر در حال تعمیر است، اگر فشار در حفره وسط وجود دارد، ساقه یا رسانه به راحتی به نظر می رسد
که می تواند باعث آسیب به انسان ها شود،
احتمالات، یک کلک ساختگی بسته بندی شده است و حامل فشار سوخته است یا بسته بندی به دلیل سایر آسیب دیده است
باعث می شود، فشار متوسط در بدن شیر باعث می شود که کلوب ساختگی دریچه در تماس نزدیک
با چهره مهر و موم بالا از بدن شیر. به این ترتیب برای جلوگیری از نشت متوسط از بسته بندی آسیب
موقعیت
- ساختار مهر و موم قابل اعتماد
صندلی از PTFE ساخته شده است چون ناحیه تماس بین صندلی و توپ بالاتر می شود
با افزایش فشار حفره وسط، شیر توپ مقاومت کوچک کوچکترین مقاومت را دارد
دریچه، در مورد سوراخ کاهش یافته، مقاومت هنوز کمی است.
-به سرعت عوضش کن
شیر توپ در 90 درجه می چرخد، به سرعت برای باز کردن یا بسته شدن کار می کند.
|
فشار آزمایش
ابعاد اصلی اتصال
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
