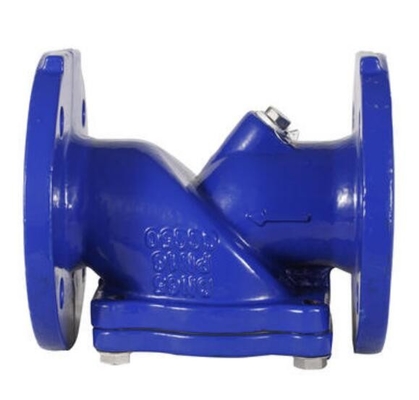

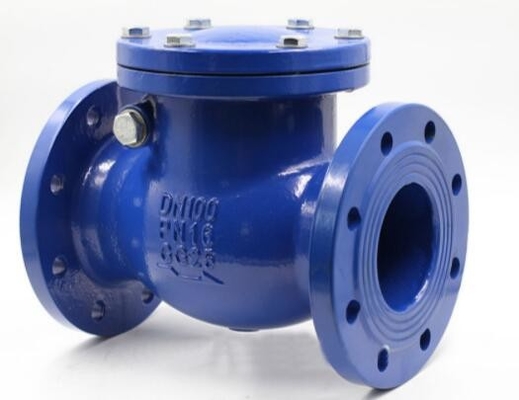

شیر چکش چند توپ کشویی چدن داکتیل GGG50 سایز بزرگ DN400 DN500



چکش سوپاپ چند گلوله کشویی چدن داکتیل GGG50 سایز بزرگ DN400, DN500



دریچه چک فلنج دار از غلتک پوشیده شده لاستیکی به عنوان دیسک استفاده می کند، زمانی که تحت عمل قرار می گیرد

متوسط، می تواند همراه با مسیر لغزشی یکپارچه در داخل شیر بالا و پایین بپیچد تا باز شود یا

ببندش.و دارای سفتی خوب، بسته شدن بی صدا و عدم تولید چکش آب است.



بدنه طراحی مسیر جریان آب کامل، جریان بزرگ، مقاومت کوچک و افت سر آب کوچکتر است

از نوع تاب 50. قابل نصب به صورت عمودی یا افقی است و می توان از آن برای آب سرد استفاده کرد.

شبکه های لوله کشی آب گرم، صنعتی و زنده، به ویژه برای پمپ لجن شناور مناسب است.



دمای متوسط: 0 ~ 80 ℃.



مشخصات

PN: 1.0 تا 1.6MPa

DN: 50 تا 1000 میلی متر

متوسط: آب

دما: 0 تا 80 درجه سانتیگراد

مته فلنجی: DIN



مواد

قطعات	بدن	توپ	صندلی
مواد	Ci، DI، WCB	پوشش WCB NBR	WCB، SST



بعد، ابعاد، اندازه

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
اچ	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700











شرح:



پارامترهای فنی
مدل	PN (MPa)	فشار تست ریخته گری (MPa)	فشار تست آب بندی (MPa)	مواد بدنه، کاپوت
HQ44X-10	1	1.5	1.1	آهن یا فولاد
HQ414-16	1.6	2.4	1.76
بخش و مواد پستی
بدنه: چدن، چدن داکتیل، WCB
درپوش: چدن، چدن داکتیل، WCB
توپ: فولاد ریخته گری پوشیده شده با نئوپرن
متوسط: آب و سیال خورنده ضعیف



برنامه های کاربردی:

دریچه چک فلنج دار از غلتک پوشیده شده لاستیکی به عنوان دیسک استفاده می کند، زمانی که تحت عمل قرار می گیرد

متوسط، می تواند همراه با مسیر لغزشی یکپارچه در داخل شیر بالا و پایین بپیچد تا باز شود یا

ببندش.



و دارای سفتی خوب، بسته شدن بی صدا و عدم تولید چکش آب است.



بدنه طراحی مسیر جریان آب کامل، جریان بزرگ، مقاومت کوچک و افت سر آب کمتر است

از نوع تاب 50.



قابل نصب به صورت عمودی یا افقی بوده و قابل استفاده برای آب سرد، آب گرم، صنعتی و

شبکه های لوله لجن زنده، به ویژه برای پمپ لجن شناور مناسب است.



دمای متوسط: 0 ~ 80 ℃.



ابعاد
DN (mm)	L	D	D1	D2	Z-φd	اچ
50	180	160	125	100	4-18	185
65	200	180	145	120	4-18	210
80	260	195	160	135	4-18/8-18	245
100	300	215	180	155	8-18	280
125	350	245	210	185	8-18	335
150	400	280	240	210	8-23	400
200	500	335	295	265	8-23/12-23	495
250	600	390/405	350/355	320	12-23/12-25	600
300	700	440/460	400/410	375	12-23/12-25	715
350	800	500/520	460/470	435	16-23/16-25	820



شیر چک - نوع توپی (شیر غیر برگشتی) اولین شیرهایی بود که با طراحی منحصربفرد تولید شد.خیلی ساده

اما طراحی قوی بدون هیچ مکانیزم حیاتی درگیر.



کلیه قطعاتی مانند مکانیزم دیسک پین لولای مورد استفاده در شیر معمولی حذف شده و در یک قرار داده شده است

توپ با پوشش لاستیکی تقویت شده برای جلوگیری از جریان جریان در شرایط بازگشت.



این توپ زمانی که پمپاژ روشن است به طور کامل از مسیر جریان خارج می شود تا حداقل تلفات هد را ایجاد کند.



توپ کروی با روکش لاستیکی کاملاً روی نشیمن سوپاپ گرد می‌بندد و از نشتی کامل اطمینان می‌دهد.

آب بندی



این طراحی مزایای دیگری مانند عدم گرفتگی و خود تمیز شوندگی دارد.در این عملاً تعمیر و نگهداری رایگان است

در صورت نیاز، پس از استفاده طولانی مدت، تعویض آنلاین توپ فقط یک کار دقیقه است.



* مصرف برق کمتر

* ظرفیت حمل جامد بزرگتر

* خود تمیز شونده، بدون گرفتگی

* آب بندی کامل

*افت فشار کم





اصل:

قلب این شیر یک توپ لاستیکی تقویت شده است.طراحی منحصر به فرد دریچه اجازه حرکت آزادانه توپ را می دهد.

هنگامی که پمپ شروع به کار می کند، توپ به حالت باز حرکت می کند و اجازه می دهد تا مایع بدون هیچ گونه تداخلی جریان یابد (شکل را ببینید).

هنگامی که پمپ متوقف می شود، توپ به دلیل وزن و فشار برگشتی خود، محکم روی صندلی فلزی قرار می گیرد

مایع (موس روی شکل).این باعث آب بندی DROPLESS می شود.





فهرست قسمت / مصالح ساختمانی

قسمت	شرح	استاندارد	ویژه
1.	بدن	چدن	فولاد سنت، فولاد ریخته گری
2.	پوشش دادن	چدن	فولاد سنت، فولاد ریخته گری
3.	توپ	تقویت شده با نیتریل	EPDM، نئوپرن
4.	حلقه کاور	لاستیک نیتریل	بوتیل، ویتون
5.	حلقه صندلی توپ	LT برنز	سنت فولاد، مالش سخت.
6.	اتصال دهنده ها	فولاد کربن	سنت استیل
