TOBO STEEL GROUP CHINA
 |
| محل منبع: | چین |
| نام تجاری: | TOBO |
| گواهی: | ISO |
| شماره مدل: | / |
| مقدار حداقل تعداد سفارش: | 10 عدد |
|---|---|
| قیمت: | 39-40$ |
| جزئیات بسته بندی: | سوپاپ ها در ورق حباب پلاستیکی و در جعبه های تخته سه لا پیچیده شده اند |
| زمان تحویل: | 15-20 روز |
| شرایط پرداخت: | D/A، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه: | 208080 عدد |

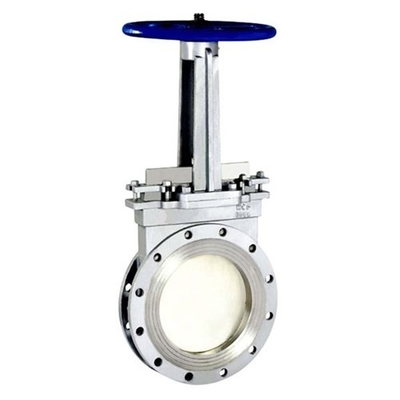

| نام: | شیر دریچه چاقوی ویفر | محدوده اندازه: | 2 اینچ تا 24 اینچ |
|---|---|---|---|
| مواد: | GGG40/50; CF8; CF8M; 2205; 2507 | حالت رانندگی: | مرحله |
| فشار: | 0.6MPa ~ 2.5MPa | درجه حرارت: | -38 درجه سانتیگراد تا 1100 درجه سانتیگراد |
| مواد آب بندی: | PTFE، فلزی نشسته | حفاری فلنج: | ANSI B16.5، GB/T9113، JB/T79، HG، SH، JIS، DIN، NF، BS |
| برجسته: | شیر دروازه چدنی,شیر دریچه تامین آب دو فلنج,دریچه دروازه چدنی 12 اینچی |
||
| نام: | شیر دروازه ای چدنی | فشار: | PN10 / PN16 |
|---|---|---|---|
| اندازه: | 12 اینچ | رنگ: | RAL 5007 / 5010 / 5015 / 5017 |
| درجه حرارت: | -20 تا 120 درجه سانتیگراد | کاربرد: | شیر دریچه تامین آب |
| گوه: | پوشش آهن EPDM / NBR | صندلی: | EPDM / NBR |
| برجسته: |
دریچه گیت صندلی انعطاف پذیر،شیر دروازه فلنجی |
||
شیر دریچه تامین آب دو فلنجدار 12 اینچی
معرفی شیر دروازه ای چدنی:
شیر دروازه ای چدنی شکل ارتجاعی که معمولاً به عنوان شیر دریچه ای شناخته می شود.شیر دروازه به صورت دستی توسط یک چرخ دستی ساقه بالارونده مطابق با AS2638.2 کار می کند.فلنج دار AS4087 PN16 (سازگار با جدول D/E).برای استفاده در صنایع فاضلاب، تصفیه آب و آتش نشانی عالی است.بیرون ساقه و یوغ، در جهت عقربه های ساعت بسته شود.تمام سوراخ های پیچ از سیلیکون پر شده اند تا از جمع شدن آب و خوردگی جلوگیری شود.شیر دروازه دارای شفت و ساقه بزرگ SS431، مهره گوه ای برنزی، مهر و موم شفت دوتایی و مهر و موم دو لبه برای جلوگیری از ورود و خروج رسانه ها و مواد خارجی است.این امر طولانی ترین عمر ممکن شیر و همچنین عملکرد بی نظیر را تضمین می کند.
مشخصات شیر گیت چدنی:
| نه | نام قطعه | مواد |
| 1 | بدن | چدن داکتیل |
| 2 | گوه | چدن داکتیل + EPDM |
| 3 | مهره ساقه ای | ZCuAl10Fe3 Gunmetal |
| 4 | واشر | EPDM |
| 5 | کاپوت | چدن داکتیل |
| 6 | واشر غده | ZCuAl10Fe3 Gunmetal |
| 7 | ساقه | 2Cr13 SSx 20Cr13 |
| 8 | غده | چدن داکتیل |
| 9 | برف پاک کن لاستیکی | EPDM/NBR |
| 10 | چرخ دستی | چدن داکتیل |
ویژگی های شیر دروازه چدنی
⊙ درمان با لاستیک
هر دو داخلی و خارجی با دانش پیشرفته در مورد ولکانیزاسیون لاستیک و سپس ساخت پوشش داده شده اند
از خاصیت ارتجاعی لاستیک مطمئن شوید و از ابعاد هندسی دقیق آن اطمینان حاصل کنید.لاستیک و انعطاف پذیر
سوپاپ چدنی به سختی با هم دست می زنند.این می تواند از افتادن به دلیل استفاده طولانی مدت جلوگیری کند.
⊙ ضد خوردگی
هر دو داخلی و خارجی با رزین اپوکسی پودری غیر سمی پوشانده شده اند تا ظرفیت مقاومت در برابر خوردگی را تقویت کرده و کیفیت را بالا ببرند.
تامین آب
⊙ مقاوم سازی
دریچه چدن داکتیل قدیمی‌تر پس از ضربه خوردن به آسانی پاره می‌شود.می تواند متوقف شود
پارگی بستگی به قابلیت مکانیکی خوب چدن داکتیل دارد.
⊙ سه حلقه مهر و موم شده "○".
با سه حلقه O می توان نشتی را تا حد زیادی کاهش داد و حلقه O را کاهش داد.
در این شرایط با فشار و بدون توقف آب جایگزین می شود.محور محوری
مقاومت اصطکاکی را کاهش می دهد و گشتاور عملیاتی را کاهش می دهد.و می تواند مهر و موم سوئیچ باشد
حلقه بدون باز و بسته شدن
⊙ بدنه گرد سفت
بدنه به طور دقیق پایه گذاری شده است، اندازه هندسی سفت و سخت، مهر و موم داخلی دریچه را بدون
هر فرآیند
⊙ وزن سبک
این بدنه از آهن شکل پذیر ساخته شده است که 20 تا 30 درصد سبک تر از نمونه های قدیمی است.به راحتی تعمیر و
سرویس دهی
کاربردهای شیر دروازه ای چدنی:
این شیر به طور گسترده در لوله های مایع برای باز یا بسته شدن تثبیت در این لوله ها استفاده می شود
آب، دفع فاضلاب، برق، لوله انرژی، مواد شیمیایی، حمل و نقل، منابع انرژی و غیره
مشخصات شیر دریچه نشسته ارتجاعی:
1. محصولات: DIN 3352 F4 DN600 Resilient Seated Gate Valve
2. مواد ساخت شیر دروازه: چدن داکتیل
3. اندازه شیر دروازه: DN600
4. فشار کاری: PN10
5. نوع اتصال: فلنج، DN2501، PN10
6. نوع مهر و موم: مهر و موم نرم (EPDM یا NBR)
7. استاندارد طراحی: DIN3352
8. ابعاد چهره به چهره: DIN3202 F4
9. هر شیر طبق استاندارد تست: DIN3230 آزمایش شود
10. دمای کار: ≤80 درجه سانتیگراد
11. رسانه: آب
12. نوع ساقه: ساقه غیر بالارونده
13. طول شیر: DIN3352 F4
14. پوشش: اپوکسی پودر آبی
ویژگی‌های شیر دریچه نشسته ارتجاعی
⊙ شات بلاست
سطح محافظ با شات بلاست تکمیل می شود و سطح صاف و مرتب است.
⊙ صندلی صاف
مسیر صاف و مداوم بدون شکاف نشیمنگاه، جمع کردن ناخالصی آسان نیست.
درست کردن مایع بلافاصله
⊙ درمان با لاستیک
هر دو داخلی و خارجی با دانش پیشرفته در مورد ولکانیزاسیون لاستیک و سپس ساخت پوشش داده شده اند
از خاصیت ارتجاعی لاستیک مطمئن شوید و از ابعاد هندسی دقیق آن اطمینان حاصل کنید.لاستیک و انعطاف پذیر
سوپاپ چدنی به سختی با هم دست می زنند.این می تواند از افتادن به دلیل استفاده طولانی مدت جلوگیری کند.
⊙ ضد خوردگی
هر دو داخلی و خارجی با رزین اپوکسی پودری غیر سمی پوشانده شده اند تا ظرفیت مقاومت در برابر خوردگی را تقویت کرده و کیفیت را بالا ببرند.
تامین آب
⊙ مقاوم سازی
دریچه چدن داکتیل قدیمی‌تر پس از ضربه خوردن به آسانی پاره می‌شود.می تواند متوقف شود
پارگی بستگی به قابلیت مکانیکی خوب چدن داکتیل دارد.
⊙ سه حلقه مهر و موم شده "○".
با سه حلقه O می توان نشتی را تا حد زیادی کاهش داد و حلقه O را کاهش داد.
در این شرایط با فشار و بدون توقف آب جایگزین می شود.محور محوری
مقاومت اصطکاکی را کاهش می دهد و گشتاور عملیاتی را کاهش می دهد.و می تواند مهر و موم سوئیچ باشد
حلقه بدون باز و بسته شدن
استانداردهای قابل اجرا
⊙ استاندارد آمریکا
طراحی به ANSI/AWWA C509
ابعاد چهره به چهره به ASME B16.10-2000 (سری ISO 3)
فلنج و حفاری به SME/ANSI B16.42-1998
⊙ استاندارد بریتانیا
طراحی به BS5163,BS5150
ابعاد چهره به چهره به BS5163 (سری ISO 3، سری ISO19)
فلنج و حفاری به BS4504 part1 (EN1092)
⊙ استاندارد آلمان
طراحی به DIN3352
ابعاد چهره به چهره به DIN3202 (F4: سری ISO 14؛ F5: سری ISO 15)
فلنج و حفاری به BS EN1092
