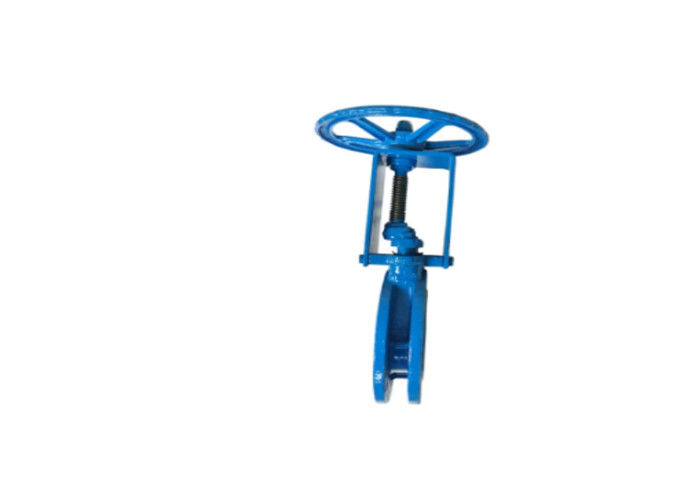

شیر دریچه ای ارتجاعی فشار بالا DIN 3352، JIS 10 K، فلنج EN 7005.2



معرفی شیر دریچه ای نشسته



دروازه شیر یا عضو بسته معمولاً به شکل یک گوه ساخته شده از مواد چدنی است.

به طوری که به اندازه کافی ناهموار باشد تا برای کاربردهای فشار بالا و جریان بالا مناسب باشد.



در یک دریچه گیت صندلی ارتجاعی، سطح بیرونی گوه سوپاپ با یک الاستومری پوشانده شده است.

مواد به گونه ای که حتی در فشارهای عملیاتی بالا یک مهر و موم حبابدار ایجاد کند.



گوه سوپاپ با چرخاندن یک ساقه رزوه‌ای عمل می‌کند تا دریچه پیشروی یا جمع شود.

گوه در آبراه محفظه شیر.



پس از بسته شدن دریچه، مواد ارتجاعی روی لبه یک مهر و موم محکم حباب با قسمت داخلی ایجاد می کند.

سطح بدنه شیرکثیفی یا آلودگی های دیگر در سیستم عامل شیر می تواند منجر به

آب بندی ناقص گوه یا سایر نقص ها.



یکی دیگر از اهداف این اختراع ارائه یک دریچه گیت نشیمن ارتجاعی است که دارای یک

سیستم اپراتور گوه بهبود یافته که به آسانی بر اثرات مضر آلودگی وارد شده یا در حین ساخت و ساز یا داخل محصول حمل شده به شیر غلبه می کند.



اینها و سایر اشیاء اختراع حاضر که از مطالعه آنها آشکار خواهد شد

توضیحات و نقشه های ضمیمه در یک آرایش سوپاپ ارائه شده است که شامل یک شیر است

محفظه ای که یک گذرگاه آب و یک صندلی سوپاپ را در داخل گذرگاه سوپاپ تعریف می کند.



یک گوه دریچه ای که در داخل گذرگاه مسکن قرار دارد در امتداد جهت کار حرکت می کند

بین یک موقعیت بسته در تماس با صندلی سوپاپ برای مسدود کردن جریان آب از طریق شیر

گذرگاه و یک موقعیت باز که امکان جریان آب را از طریق گذرگاه شیر فراهم می کند.



یک جفت مسیر با فاصله از هم در محفظه شیر در دو طرف گوه قرار گرفته است

و در امتداد جهت عملیات گسترش می یابد.یک جفت بال مخالف که روی گوه دریچه حمل می شوند،

در هر مسیر سفر کنیدیک میل سوپاپ متصل به گوه سوپاپ، گوه سوپاپ را در جهت‌های متقابل مخالف بین موقعیت‌های باز و بسته سوپاپ حرکت می‌دهد.



غلتک ها بر روی بال ها برای درگیری غلتشی با مسیرها حمل می شوند و تیغه های خراش دهنده هستند

بر روی بال های مجاور غلطک ها حمل می شود تا آلودگی را از مسیرها بتراشند.



مسیرها ممکن است با یا بدون آستر ارائه شوند.اگر یک بال بدون غلتک به دلیل ارائه شده است

برای مثال، یک برنامه بارگذاری سبک، ترجیحاً مسیر بدون لاینر ارائه می شود.

مشخصات شیر ​​دریچه نشسته ارتجاعی:



1. محصولات: DIN 3352 F4 DN600 Resilient Seated Gate Valve

2. مواد ساخت شیر ​​دروازه: چدن داکتیل
3. اندازه شیر دروازه: DN600

4. فشار کاری: PN10

5. نوع اتصال: فلنج، DN2501، PN10
6. نوع مهر و موم: مهر و موم نرم (EPDM یا NBR)

7. استاندارد طراحی: DIN3352

8. ابعاد چهره به چهره: DIN3202 F4

9. هر شیر طبق استاندارد تست: DIN3230 آزمایش شود

10. دمای کار: ≤80 درجه سانتیگراد

11. رسانه: آب

12. نوع ساقه: ساقه غیر بالارونده

13. طول شیر: DIN3352 F4

14. پوشش: اپوکسی پودر آبی



ویژگی‌های شیر دریچه نشسته ارتجاعی



⊙ شات بلاست

سطح محافظ با شات بلاست تکمیل می شود و سطح صاف و مرتب است.



⊙ صندلی صاف

مسیر صاف و مداوم بدون شکاف نشیمنگاه، جمع کردن ناخالصی آسان نیست.

درست کردن مایع بلافاصله



⊙ درمان با لاستیک

هر دو داخلی و خارجی با دانش پیشرفته در مورد ولکانیزاسیون لاستیک و سپس ساخت پوشش داده شده اند

از خاصیت ارتجاعی لاستیک مطمئن شوید و از ابعاد هندسی دقیق آن اطمینان حاصل کنید.لاستیک و انعطاف پذیر

سوپاپ چدنی به سختی با هم دست می زنند.این می تواند از افتادن به دلیل استفاده طولانی مدت جلوگیری کند.



⊙ ضد خوردگی

هر دو داخلی و خارجی با رزین اپوکسی پودری غیر سمی پوشانده شده اند تا ظرفیت مقاومت در برابر خوردگی را تقویت کرده و کیفیت را بالا ببرند.

تامین آب



⊙ مقاوم سازی

دریچه چدن داکتیل قدیمی‌تر پس از ضربه خوردن به آسانی پاره می‌شود.می تواند متوقف شود

پارگی بستگی به قابلیت مکانیکی خوب چدن داکتیل دارد.



⊙ سه حلقه مهر و موم شده "○".

با سه حلقه O می توان نشتی را تا حد زیادی کاهش داد و حلقه O را کاهش داد.

در این شرایط با فشار و بدون توقف آب جایگزین می شود.محور محوری

مقاومت اصطکاکی را کاهش می دهد و گشتاور عملیاتی را کاهش می دهد.و می تواند مهر و موم سوئیچ باشد

حلقه بدون باز و بسته شدن



استانداردهای قابل اجرا

⊙ استاندارد آمریکا
طراحی به ANSI/AWWA C509
ابعاد چهره به چهره به ASME B16.10-2000 (سری ISO 3)
فلنج و حفاری به SME/ANSI B16.42-1998

⊙ استاندارد بریتانیا
طراحی به BS5163,BS5150
ابعاد چهره به چهره به BS5163 (سری ISO 3، سری ISO19)
فلنج و حفاری به BS4504 part1 (EN1092)

⊙ استاندارد آلمان
طراحی به DIN3352
ابعاد چهره به چهره به DIN3202 (F4: سری ISO 14؛ F5: سری ISO 15)
فلنج و حفاری به BS EN1092
