محل منبع: | چین |
نام تجاری: | TOBO |
گواهی: | ISO 9001/ API 6D |
شماره مدل: | CF8M |
مقدار حداقل تعداد سفارش: | 1 عدد |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | معمولا بسته بندی با کت و شلوار مورد تخته سه لا برای تحویل دریا |
زمان تحویل: | 10 روز کاری |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 10000 عدد در ماه |
نام محصول: | سوپاپ چک تاب | مواد: | 316 لیتر |
---|---|---|---|
کاربرد: | نفت، گاز، آب، بخار و غیره | مزیت - فایده - سود - منفعت: | ساکت |
درجه حرارت: | -10 تا 80 درجه سانتیگراد | طرح: | ویفر |
بدن: | فولاد ضد زنگ | صندلی: | فولاد ضد زنگ |
برجسته: | شیر چک فلنج دار ویفری,شیر چک توپ فلنج دار دیسک محوری,شیر چک توپ فلنج دار 600 پوندی |
نام محصول: | سوپاپ چک بی صدا | کاربرد: | آب، نفت، گاز و غیره، |
---|---|---|---|
اندازه: | DN15 ~ DN300 | فشار: | PN16 ~ PN40، 150 پوند ~ 600 پوند |
استاندارد: | API 6D/ ANSI 16.5 B/ JIS 20K/JIS 10K /DIN | درجه حرارت: | -10 تا 80 درجه سانتیگراد |
بدن: | SUS304 / 316 | صندلی: | برنج / EPDM |
ساقه: | 2Cr13 / SS304 | ||
برجسته: |
شیر چک توپ فولادی ضد زنگ،دریچه چک عمودی توپ |

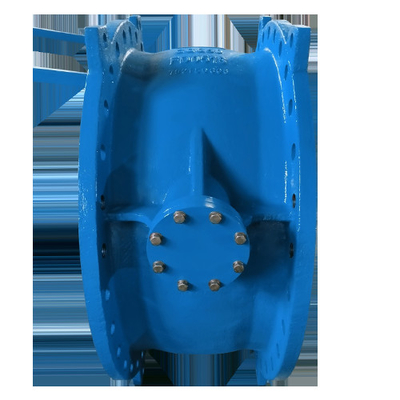

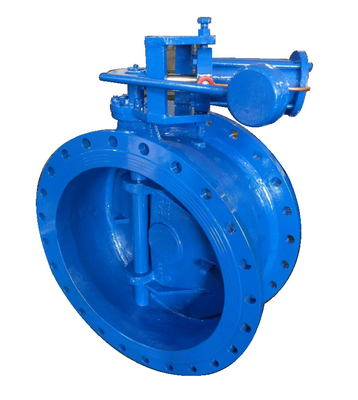

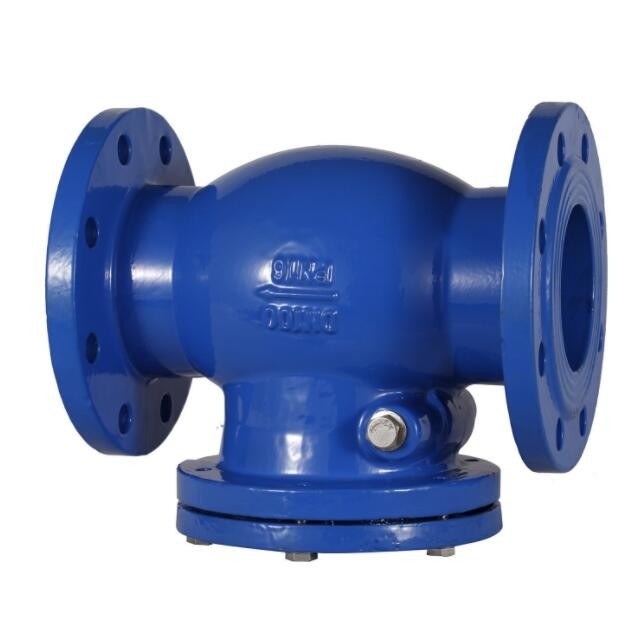

DI ساخت و ساز فلنج دار توپ چک دریچه دیسک محوری برنامه های کاربردی ایستگاه های پمپاژ
کاربرد: ایستگاه های پمپاژتصفیه و تامین آب.شبکه های توزیع آب پاک، آبیاری (آب فیلتر شده).شبکه های حفاظت از حریق
داده های تکنیکی
اجراهای فنی
تست
مواد
شیر چک آسانسور بی صدا
معرفی مختصر:
شیر چک ارتجاعی بی صدا روی خطوط لوله عمودی اعمال می شود که در آن جریان متوسط به سمت بالا می رود.
و
جریان به عقب به طور موثر متوقف می شود.این می تواند به طور گسترده در سیستم تامین آب و سیستم تخلیه استفاده شود و بی صدا کار می کند.
امکانات:
⊙طراحی حرفه ای
حفره داخلی دریچه به شکل ساده طراحی شده است که می تواند به طور موثر آشفتگی را متوقف کند.
را
سطح کروی برای تشکیل قسمت جلوی دیسک و تماس مخروطی برای زوج نشیمن معرفی شده است.اینها
سازه ها نیروی ضربه ای محیط را به شدت وارد کرده و ضریب مقاومت جریان را کاهش می دهند.
پوسته نازک
سازه ها هنگام طراحی جزء انحراف برای اطمینان از جریان آرام و تا حد زیادی استفاده می شوند
رها کن
وزن.ارتفاع باز مناسب و فضای حفره امکان به دست آوردن حداکثر مساحت جریان را می دهد
بخش.آی تی
می تواند از رخ دادن محفظه هوا جلوگیری کند.پارامتر سوپاپ Cv بهبود یافته است.
⊙ویژگی های ضد خوردگی عالی
پوشش رزین اپوکسی داخلی و خارجی.
⊙اصول بهداشتی قابل اعتماد
رزین اپوکسی و لاستیک مطابق با استانداردهای بهداشتی، تریم مانند دیسک، فنر و غیره ساخته شده است.
از ضد زنگ
فولاد.
بخش و مواد پستی
بدنه، خط: GGG50 با پوشش رزین اپوکسی داخلی و خارجی
دیسک: GGG50 یا فولاد ریخته گری
ساقه راهنما، فنر: 1Cr17Ni12Mo2Ti، فولاد ضد زنگ
بوش راهنما: برنز CuAI10Fe3
واشر فلنج، O-ring: NBR، EPDM یا FPM
مشخصات فنی
-قطر اسمی: 50 تا 350 میلی متر
- فشار اسمی: 1.0/1.6 مگاپاسکال
فشار تست مقاومت: 1.5/2.4 مگاپاسکال
فشار تست آب بندی: 1.1/1.76 مگاپاسکال
استاندارد اجرایی
استاندارد طراحی | AWWA A508 |
رو در رو | استاندارد سازمانی |
انتهای فلنج | DIN 2501 |
تست و بازرسی | JG/T 9092-1999 |
دمای کاری | NBR<80℃;EPDM<120℃؛FPM<160℃ |
DN | L | ابعاد فلنج مطابق با GB/T17421.6-1998 است | ||||||||||
O | سی | g | f | ب | nd | |||||||
1.0 مگا پاسکال | 1.6 مگا پاسکال | 1.0 مگا پاسکال | 1.6 مگا پاسکال | 1.0 مگا پاسکال | 1.6 مگا پاسکال | 1.0 مگا پاسکال | 1.6 مگا پاسکال | 1.0 مگا پاسکال | 1.6 مگا پاسکال | |||
50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24.5 | 24.5 | 16-23 | 16-28 |
