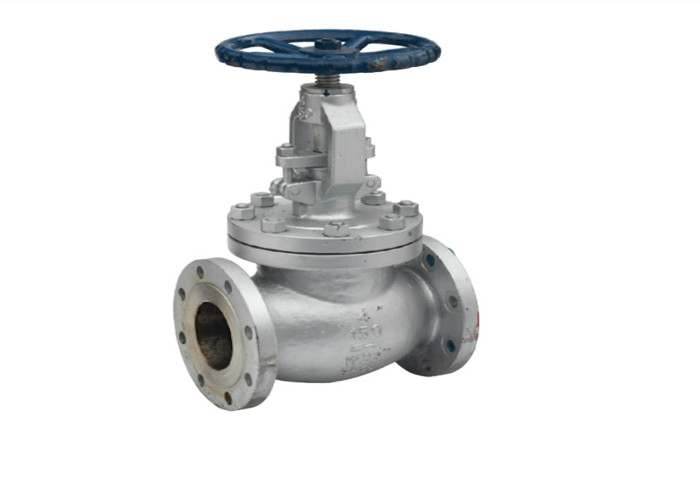

شیر گلوب انتهایی فلنجی 304 316 فولاد ضد زنگ کلاس ANSI 150/300
دریچه های گلوب شکل کره ای بسیار متمایز دارند.دیسک، میل سوپاپ و چرخ دستی قطعات متحرک بدنه سوپاپ هستند.بدنه در سه طرح مختلف بسته به کاربرد و همچنین سه نوع دیسک مختلف موجود است.
ساخت بدنه
با توجه به زوایای موجود در بدنه سوپاپ کره، سطح بالایی از افت سر وجود دارد.از دست دادن سر، اندازه گیری کاهش کل هد مایع در حین حرکت در سیستم است.کل تلفات هد را می توان با جمع هد ارتفاع، هد سرعت و هد فشار محاسبه کرد.در حالی که از دست دادن هد در سیستم های سیال اجتناب ناپذیر است، اما با انسداد و ناپیوستگی در مسیر جریان مانند شکل S طراحی شیر کره ای افزایش می یابد.بدنه و لوله های جریان گرد و صاف هستند تا جریان سیستم را بدون ایجاد تلاطم یا نویز فراهم کنند.برای جلوگیری از ایجاد تلفات فشار اضافی در سرعت بالا، لوله ها باید یک منطقه ثابت باشند.شیرهای گلوب در سه نوع بدنه اصلی موجود هستند (اگرچه طرح های سفارشی نیز موجود است): طراحی زاویه ای، Y شکل و Z شکل.
زاویه: شیرهای زاویه ای به گونه ای طراحی می شوند که ورودی و خروجی عمود بر هم باشند.آنها برای انتقال جریان از عمودی به افقی استفاده می شوند.
بدن Y: شیرهای طراحی بدنه Y که به عنوان شیرهای گلوب جریان متقاطع نیز شناخته می شوند، عملکرد خطی را از شیب بین محور درگاه های ورودی و خروجی به دست می آورند.این طراحی افت فشار بالای ذاتی دریچه های گلوب را کاهش می دهد.نشیمنگاه و ساقه در یک فرشته 45 درجه با جریان رسانه قرار دارند تا مسیر جریان مستقیم تری در باز شدن کامل داشته باشند.طرح Y همچنین ساقه، کاپوت و بسته بندی را در یک پوشش نسبتاً مقاوم در برابر فشار نگه می دارد.این طراحی سوپاپ برای فشارهای بالا و سایر خدمات شدید مناسب است.
استاندارد | SS 316 | SS 316L | SS 316H | SS 316TI |
UNS | S31600 | S31603 | S31609 | S31635 |
WERKSTOFF NR. | 1.4401 / 1.4436 | 1.4404 / 1.4435 | - | 1.4571 |
AFNOR | Z7CND17-11-02 | Z3CND17-11-02 / Z3CND18-14-03 | - | Z6CNDT17-12 |
JIS | SUS 316 | SUS 316L | - | SUS 316Ti |
GOST | - | 03Ch17N14M3 / 03Ch17N14M2 | - | 08Ch17N13M2T |
لیسانس | 316S31 / 316S33 | 316S11 / 316S13 | - | 320S31 |
EN | X5CrNiMo17-12-2 / X3CrNiMo17-13-3 | X2CrNiMo17-12-2 / X2CrNiMo18-14-3 | - | X6CrNiMoTi17-12-2 |
مشخصات
اندازه | 1/2 اینچ - 8 اینچ (DN15-DN200) |
فشار کاری | کلاس 150/300 |
دمای کاری | -20 درجه سانتیگراد تا 180 درجه سانتیگراد |
طرح | ASME B16.34 |
ابعاد فلنج | ASME B 16.5 |
رو در رو | ASME B16.10 |
بازرسی و آزمایش | API 598 |
مشخصات شیرآلات فولاد ضد زنگ 316 / 316L / 316H / 316Ti:
استانداردها:API 600/BS1414، API 598/BS EN 12266-1، ASME B 16.10، ASME B 16.5، ASME B 16.25، ASME B 16.34
اندازه :1/8 تا 1 اینچ اندازه های سفارشی در صورت درخواست موجود است
فشار کاری :تا 6000 PSIG، سوپاپ هایی نیز موجود هستند که می توانند فشار بالاتری را تحمل کنند
پایان اتصال:اتصالات نر و ماده NPT، BSPT، سوکت جوش (SW) یا اتصالات لوله فرول دوگانه، نر به ماده، ماده به ماده
درجه بندی دما:PTFE 450F, (232C)/Grafoil 700 F (371C)
اندازه گیری فشار :150#,300#,600#,800#,1500#
مواد قطعه
خیر | نام قطعه | مواد | خیر | نام قطعه | مواد |
1 | بدن | CF8 CF8M WCB | 10 | ساقه | 201 |
2 | دیسک | CF8 CF8M WCB | 11 | چرخ دستی | WCB |
3 | حلقه باز | 201 | 12 | مهره ساقه سوپاپ | 201 |
4 | پوشش شیر | CF8 CF8M WCB | 13 | غده بسته بندی | 201 |
5 | پیچ گل میخ | 201 | 14 | پیچ | 201 |
6 | واشر | PTFE | 15 | هگزنوت | 201 |
7 | هگزنوت | 201 | 16 | پیچ لغزنده | 201 |
8 | بسته بندی | گرافیت انعطاف پذیر | 17 | بشقاب جستجو | 201 |
9 | غده | CF8 CF8M WCB |
