TOBO STEEL GROUP CHINA
 |
| محل منبع: | چین |
| نام تجاری: | TOBO |
| گواهی: | ISO |
| شماره مدل: | شیر توپی شناور |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| جزئیات بسته بندی: | سوپاپ ها در ورق حباب پلاستیکی و در جعبه های تخته سه لا پیچیده شده اند |
| زمان تحویل: | 15-20 روز |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه: | 100000 عدد |

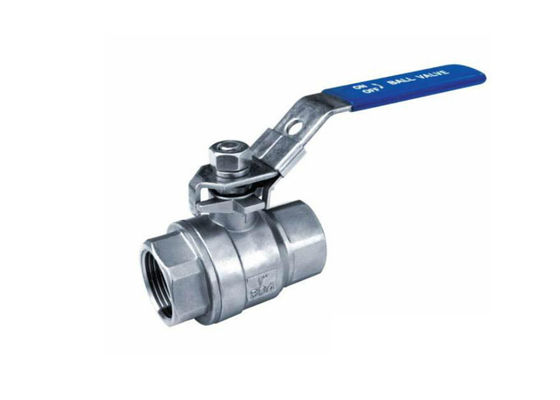

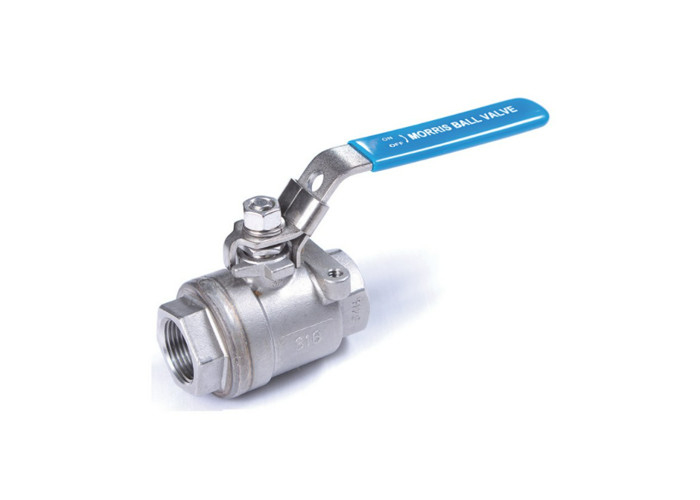

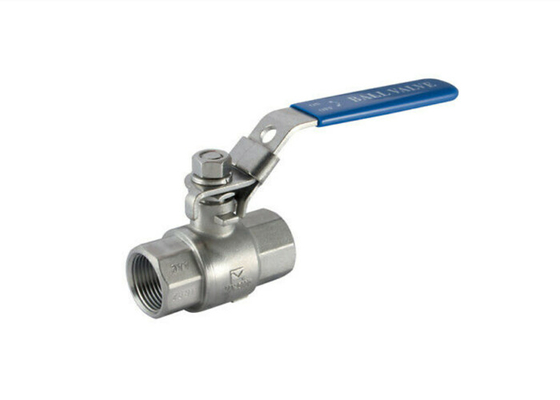

| نام محصول: | شیر توپی شناور | مواد: | SS316 |
|---|---|---|---|
| فشار: | 1000/800psi | اندازه: | DN65 |
| استفاده: | نفت و گاز | دمای رسانه: | دمای پرفشار |
| جزئیات بسته بندی: | سوپاپ ها در ورق حباب پلاستیکی پیچیده شده اند | درجه حرارت: | -20 تا 425 درجه سانتی گراد |
| برجسته: | دریچه توپی 3 راهه,شیر توپی فولادی فورج شده,شیر توپی SS316 |
||
| نام محصول: | دریچه توپی نصب شده بر روی Trunnion | نوع: | Trunnion نصب شده است |
|---|---|---|---|
| اندازه: | DN15 ~DN100 | درجه حرارت: | -20 تا 140 درجه سانتیگراد |
| بدن: | برنج نیکل اندود شده | توپ: | برنج نیکل اندود شده |
| برجسته: |
دریچه های توپ فلنج دار،شیر شناور توپی استیل ضد زنگ |
||
شیر توپی 3 راهه، شیر توپی فورج فولادی فلنجدار
دریچه توپی نصب شده بر روی Trunnionمشخصات
- قطر اسمی: 1/2 "-25"
- دمای قابل اجرا: -29℃ ~ 425 ℃ (فولاد) -40 ℃ ~ 550 ℃ (فولاد ضد زنگ)
- فشار اسمی: 150 پوند، 300 پوند، 600 پوند، 900 پوند، 1500 پوند PN16/25/40/64/100/160، JIS 5K /10K/20K
- محیط قابل استفاده: آب، گاز، نفت و سایر محیط های سوزاننده.
دریچه توپی نصب شده بر روی Trunnionاستاندارد برنامه های کاربردی
- استاندارد ساخت: API 608/DIN/BS/JIS
- ابعاد چهره به چهره: ANSI B 16.10، API 6D/DIN/BS/JIS
- ابعاد فلنج: ANSI B 16.5 MSS-SP-44/DIN/BS/JIS
- تست: API 598 API 6D/DIN/BS/JIS
دریچه توپی نصب شده بر روی Trunnion مصالح ساختمانی
فولاد کربن مهره IS 1367
واشر کربن استیل IS 1367
اهرم کربن استیل IS 2062
بدنه و مهره برنجی فورج شده IS 6912 گرم.FLB
بسته بندی گلند PTFE BS EN 12086-1
برنج فورج گلوله ای IS 6912 گرم.FLB
حلقه صندلی بدنه PTFE BS EN 12086-1
کاپوت برنجی فورج شده IS 6912 Gr.FLB
دریچه توپی نصب شده بر روی Trunnionاندازه ها / ابعاد
3/8 10 47 3/8 اینچ 37 90
1/2 15 50 1/2 اینچ 40 90
3/4 20 58 3/4 اینچ 43 120
1 25 67 1" 51 120
1 1/4 32 76 1 1/4 اینچ 65 154
1 1/2 40 87 1 1/2 اینچ 72 154
2 50 104 2 اینچ 80 170
2 1/2 65 139 2 1/2" 102 250
دریچه توپی نصب شده بر روی Trunnionمشخصات فنی
| فشار اسمی (Mpa) | پ.ن | 2.5،4.0،6.4 |
| فشار تست قدرت (Mpa) | PT | 3.8،6.0،9.6 |
| تست مهر و موم فشار پایین (Mpa) | 0.6 | |
| تست مهر و موم فشار بالا (Mpa) | 3.0،4.8،7.6 | |
| رسانه قابل اجرا | آب، نفت، گاز، اسید نیتریک، اسید استیک | |
| دمای قابل اجرا | -40 تا 180 ℃ | |
شیر توپی شناورویژگی:
-ساختار مهر و موم قابل اعتماد
صندلی از جنس PTFE است.زیرا منطقه تماس بین صندلی و توپ خواهد بود
با افزایش فشار حفره میانی بیشتر می شود،
شیر توپی Small Resistance کمترین مقاومت را در بین تمام شیرها در بدنه دارد
با کاهش سوراخ، مقاومت کم است.
-سوئیچ سریع
شیر توپی 90 درجه دور می‌چرخد، به سرعت باز یا بسته می‌شود.
|
تست فشار
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
تست فشار
ابعاد اتصال اصلی
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| تایپ کنید | اندازه (میلی متر) | ابعاد (میلی متر) | ||||||||
| اینچ | DN | L | D | D1 | D2 | ب | Z-Φd | اچ | دبلیو | |
| Q41F/H/Y-300Lb Q341F/H/Y-300Lb Q641F/H/Y-300LbY |
1/2 اینچ | 15 | 140 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 72 | 115 |
| 3/4 اینچ | 20 | 152 | 117 | 82.5 | 43 | 16 | 4-Φ19 | 75 | 130 | |
| 1 اینچ | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 85 | 150 | |
| 11/4 اینچ | 32 | 178 | 133 | 98.5 | 64 | 19.5 | 4-Φ19 | 95 | 180 | |
| 11/2 اینچ | 40 | 190 | 156 | 114.3 | 73.2 | 21 | 4-Φ22 | 110 | 230 | |
| 2 اینچ | 50 | 216 | 165 | 127 | 92 | 23 | 8-Φ19 | 120 | 240 | |
| 21/2 اینچ | 65 | 241 | 190.5 | 149.4 | 104.7 | 26 | 8-Φ22 | 150 | 280 | |
| 3 اینچ | 80 | 283 | 210 | 168.5 | 127 | 29 | 8-Φ22 | 165 | 310 | |
| 4 اینچ | 100 | 305 | 254 | 200.2 | 157 | 32 | 8-Φ22 | 190 | 330 | |
| 5 اینچ | 125 | 381 | 279 | 235 | 185.7 | 35 | 8-Φ22 | 240 | 600 | |
| 6 اینچ | 150 | 403 | 318 | 270 | 216 | 37 | 12-Φ22 | 270 | 800 | |
| 8 اینچ | 200 | 502 | 381 | 330 | 270 | 42 | 12-Φ25 | 315 | 1000 | |
| 10 اینچ | 250 | 568 | 445 | 387.5 | 324 | 48 | 16-Φ29 | 380 | 1200 | |
| تایپ کنید | اندازه (میلی متر) | ابعاد (میلی متر) | ||||||||
| اینچ | DN | L | D | D1 | D2 | ب | Z-Φd | اچ | دبلیو | |
| Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb |
1/2 اینچ | 15 | 165 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 88 | 115 |
| 3/4 اینچ | 20 | 190 | 118 | 82.5 | 43 | 16 | 4-Φ19 | 98 | 130 | |
| 1 اینچ | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 105 | 150 | |
| 11/2 اینچ | 40 | 241 | 156 | 114.3 | 73.2 | 23 | 4-Φ22 | 135 | 180 | |
| 2 اینچ | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 155 | 240 | |
| 3 اینچ | 80 | 356 | 210 | 168.2 | 127 | 32 | 8-Φ22 | 175 | 280 | |
| 4 اینچ | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 210 | 330 | |
| 6 اینچ | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 340 | 800 | |
| 8 اینچ | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 400 | 1000 | |
| 10 اینچ | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 440 |
1200 |
|
