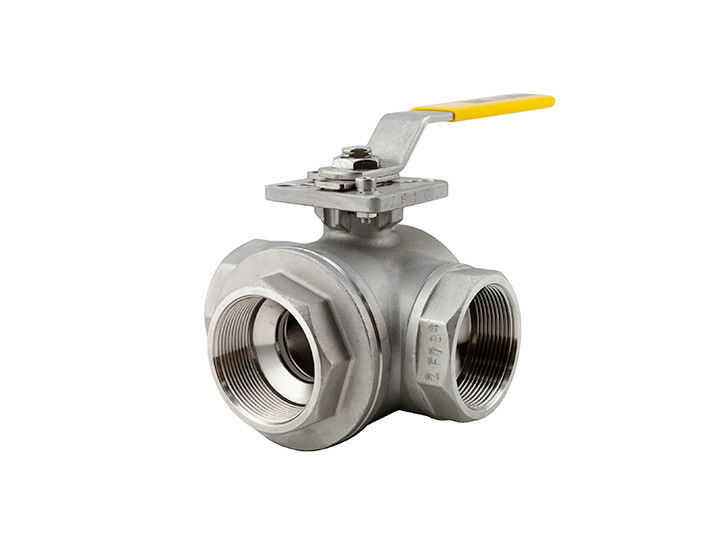

شیر توپی شناور نشسته فلزی آهنگری / شیر توپی ویفر نوع فلنجی



شیر توپی شناور نشسته فلزی آهنگری / شیر توپی ویفر نوع فلنجی



فرآیند شیر توپی شناور نشسته فلزی



قالب سازی، ریخته گری دقیق (ریخته گری سرمایه گذاری)، تست، ماشینکاری CNC، آزمایش های فشار و آب بندی، مونتاژ



مشخصات فنی شیر توپی شناور فلزی



- قطر اسمی: 1/2 "-25"

- دمای قابل اجرا: -29℃ ~ 425 ℃ (فولاد) -40 ℃ ~ 550 ℃ (فولاد ضد زنگ)

- فشار اسمی: 150 پوند، 300 پوند، 600 پوند، 900 پوند، 1500 پوند PN16/25/40/64/100/160، JIS 5K /10K/20K

- محیط قابل استفاده: آب، گاز، نفت و سایر محیط های سوزاننده.



استاندارد کاربرد شیر توپی شناور فلزی



- استاندارد ساخت: API 608/DIN/BS/JIS

- ابعاد چهره به چهره: ANSI B 16.10، API 6D/DIN/BS/JIS

- ابعاد فلنج: ANSI B 16.5 MSS-SP-44/DIN/BS/JIS

- تست: API 598 API 6D/DIN/BS/JIS



معرفی شیر توپی شناور فلزی:



شیر توپی برنجی به طور گسترده در کارخانه کاغذ، کارخانه داروسازی، نیروگاه و غیره استفاده می شود.





- انتهای ماده پیچ شده به IS 554 / BS 21 / ISO 7.
- طراحی کامل، دو تکه.
- یک چهارم گردش، اهرم عمل می کند.
- ارائه شده با توپ برنجی جعلی با روکش کروم سخت.
- حلقه های بدنه PTFE و بسته بندی گلند.
- پوشش کروم.



فشار تست (هیدرولیک) پوسته: 25 کیلوگرم بر سانتی متر مربع گرم (350 psig) صندلی: 16 کیلوگرم بر سانتی متر مربع گرم (225 psig)



مصالح ساختمانی

نام قطعه مشخصات مواد
برنج فورج ساقه ای IS 6912 گرم.FLB
فولاد کربن مهره IS 1367
واشر کربن استیل IS 1367
اهرم کربن استیل IS 2062
بدنه و مهره برنجی فورج شده IS 6912 گرم.FLB
بسته بندی گلند PTFE BS EN 12086-1
برنج فورج گلوله ای IS 6912 گرم.FLB
حلقه صندلی بدنه PTFE BS EN 12086-1
کاپوت برنجی فورج شده IS 6912 Gr.FLB







اندازه ها / ابعاد
اینچ میلی متر ABCD
1/4 8 47 1/4 اینچ 37 90
3/8 10 47 3/8 اینچ 37 90
1/2 15 50 1/2 اینچ 40 90
3/4 20 58 3/4 اینچ 43 120
1 25 67 1" 51 120
1 1/4 32 76 1 1/4 اینچ 65 154
1 1/2 40 87 1 1/2 اینچ 72 154
2 50 104 2 اینچ 80 170
2 1/2 65 139 2 1/2" 102 250



مشخصات فنی

فشار اسمی (Mpa)	پ.ن	2.5،4.0،6.4
فشار تست قدرت (Mpa)	PT	3.8،6.0،9.6
تست مهر و موم فشار پایین (Mpa)		0.6
تست مهر و موم فشار بالا (Mpa)		3.0،4.8،7.6
رسانه قابل اجرا	آب، نفت، گاز، اسید نیتریک، اسید استیک
دمای قابل اجرا	-40 تا 180 ℃



ویژگی:



-ساختار مهر و موم قابل اعتماد

صندلی از جنس PTFE است.زیرا منطقه تماس بین صندلی و توپ خواهد بود

با افزایش فشار حفره میانی بیشتر می شود،



شیر توپی Small Resistance کمترین مقاومت را در بین تمام شیرها در بدنه دارد

با کاهش سوراخ، مقاومت کم است.



-سوئیچ سریع

شیر توپی 90 درجه می چرخد، به سرعت باز یا بسته می شود.





شرح:

معرفی مختصر:

شیر توپی مطابق با API 608 به خوبی طراحی و ساخته شده است. توپ شناور در کالیبر کوچک

و توپ ثابت زمانی که کالیبر بزرگ است.



دارای ساختار ضد حریق و دستگاه آنتی استاتیک است.به طور گسترده ای برای نفت، شیمی، آب استفاده می شود

صنایع درمانی



امکانات:



- ساختار ضد انفجار ساقه سوپاپ



هنگامی که محیط از شیر عبور می کند، فشار در بدنه سوپاپ ممکن است ساقه را به بیرون فشار دهد، یا

هنگامی که دریچه در حال تعمیر است، اگر فشاری در حفره میانی وجود داشته باشد، به نظر می رسد ساقه یا محیط به راحتی

پس از جدا کردن دریچه به بیرون پرواز کنید، که می تواند باعث آسیب به انسان شود، برای جلوگیری از

ممکن است، یک چوب ساختگی در حال بسته بندی است و یاتاقان رانش سوخته یا بسته بندی به دلیل سایر موارد آسیب دیده است.

در نتیجه، فشار محیط در بدنه سوپاپ باعث می شود که کلوپ ساختگی ساقه سوپاپ در تماس نزدیک باشد.

با سطح مهر و موم بالایی بدنه شیر.بنابراین برای جلوگیری از نشت مواد از بسته بندی آسیب دیده

موقعیت



- ساختار مهر و موم قابل اعتماد



صندلی از جنس PTFE است.زیرا سطح تماس بین صندلی و توپ بلندتر می شود

با افزایش فشار حفره میانی، شیر توپی Small Resistance کمترین مقاومت را دارد.

دریچه، در مورد کاهش سوراخ، مقاومت کم است.



- سوئیچ سریع



شیر توپی 90 درجه می چرخد، به سرعت باز یا بسته می شود.



تست فشار مورد آزمون تست پوسته تست مهر تست مهر و موم پشت تست مهر و موم هوا متوسط اب هوا واحد MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2 فشار (کلاس) 150 3.1 450 2.2 315 2.2 315 0.5-0.7 60-100 300 7.8 1125 5.6 815 5.6 815 400 10.3 1500 7.6 1100 7.6 1100 600 15.3 2225 11.2 1630 11.2 1630 900 23.1 3350 16.8 2440 16.8 2440
