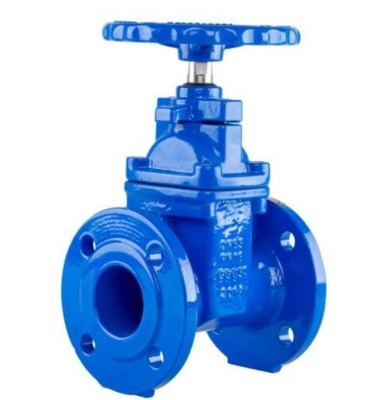

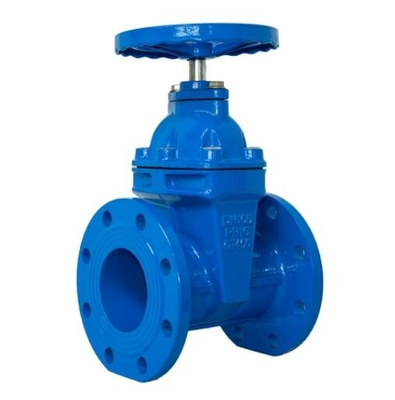

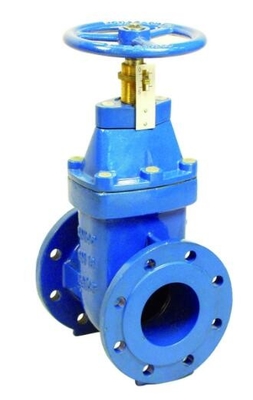

Name: ASTM A216 WCB CLASS 150~1500 CAST STEEL GATE VALVE RF 1-24"
Brand: TOBO
SKU: شیر دروازه
Rating: 5 (172 reviews)

خانه محصولات شیر دروازه استیل

ASTM A216 WCB CLASS 150~1500 CAST STEEL GATE VALVE RF 1-24"

جزئیات محصول:

محل منبع:	چین
نام تجاری:	TOBO
گواهی:	CE/ISO
شماره مدل:	شیر دروازه

پرداخت:

مقدار حداقل تعداد سفارش:	1 کامپیوتر
جزئیات بسته بندی:	بسته داخلی: بسته بندی مهر و موم شده کیسه پلاستیکی بسته بیرونی: بسته کارتن یا بسته بندی چوبی حروف، پل
زمان تحویل:	3-5 روز
شرایط پرداخت:	D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه:	3000 PCS در ماه

مخاطب

توضیحات محصول جزئیات

نام:	API Forged Steel Gate Valve 1	تایپ کنید:	ساقه پیچ و مهره ای انعطاف پذیر
بدن:	چدن	پایان اتصال:	انتهای فلنج
برنامه های کاربردی:	هوا، گاز سوخت، آب تغذیه، بخار	رو در رو:	ASME B16.10
درجه حرارت:	درجه حرارت بالا	اندازه:	DN100
برجسته:	شیر دروازه ای از جنس استنلس استیل Astm A216 , شیر دروازه ای فولادی ریخته گری کلاس 150 , شیر دروازه ای فولاد ضد زنگ Wcb

شیر دریچه ای فولادی چدنی کلاس 150 ~ 1500

OS&Y، ساقه در حال افزایش، گوه انعطاف پذیر

کاپوت پیچ، حلقه صندلی رزوه دار یا جوش داده شده

ASTM A216 WCB، A217 WC6، A351 CF8، A351 CF8M،

A351 CF3، A351 CF3M، A351 CN7M

رعایت استانداردها

طراحی و ساخت:ANSIB16.34,API600 API6D,API603,BS1414

چهره به چهره (انتها به انتها):ANSIB16.10,API6D

اتصال فلنجی: 2"~24"به ANSIB16.5،22،26"~36"به MSS-SP-44 به API605 در صورت درخواست

تست و بازرسی: API598، API6D

انتهای جوش داده شده لب به لب:ANSIB16.5

الف. بلبرینگ رانش ضد اصطکاک: اصطکاک بین قطعات جفت را کاهش می دهد تا عملکرد صاف را تضمین کند.

پیچ B.Grub: مهره یوک را در کاپوت محکم می کند

C. Grease nipple: روان کننده را به قسمت های جفت می کند

مواد
نه	نام قطعه	مواد
19	نوک سینه را چرب کنید	برنج
18	پیچ گراب	فولاد کربن
17	مهره چرخ دستی	فولاد کربن
16	چرخ دستی	lron چکش خوار / فولاد ریخته گری / lron دوسیل / فولاد ساخته شده
15	مهره یوغ	فولاد کربن/SS
14	پیچ و مهره چشمی	A 193 B7/A194 2H~A193 B8/A194 8
13	سنجاق	فولاد کربن / فولاد ضد زنگ
12	مهره ساقه ای	آلیاژ 439-D2/cu
11	فلنج غده	فولاد کربنی / معادل مواد بدنه
10	غده	فولاد ضد زنگ
09	صندلی عقب	فولاد ضد زنگ
08	ساقه	فولاد ضد زنگ
07	حلقه صندلی	CS+SS/SS/SS+STL
06	گوه	ماده را ببینید بدن

نه	نام قطعه	WCB	LCB	WC6	WC9
05	پیچ و مهره	A193 Gr B7/A194 Gr 2H	A320 Gr L7/A194 Gr 4	A193 Gr B16/A194 Gr 4/7	A193 Gr B16/A194 Gr 4/7
04	بسته بندی غده	گرافیت	گرافیت	گرافیت	گرافیت
03	واشر	زخم مارپیچی/لرون نرم	زخم مارپیچی/لرون نرم	زخم مارپیچی/SS304	زخم مارپیچی/SS304
02	کاپوت	A216 گرم WCB	A352 Gr LCB	A271 گرم WC6	A271 گرم WC9
01	بدن	A216 گرم WCB	A352 Gr LCB	A271 گرم WC6	A271 گرم WC9

نه	نام قطعه	C5	C12	CF8	CF8M
05	پیچ و مهره	A193 Gr B16/A194 Gr 4/7	A193 Gr B16/A194 Gr 4/7	A193 B8/A194 8	A193 B8M/A194 B8
04	بسته بندی غده	گرافیت	گرافیت	گرافیت	گرافیت
03	واشر	زخم مارپیچی/لرون نرم	زخم مارپیچی/لرون نرم	زخم مارپیچی/SS304	زخم مارپیچی/SS316
02	کاپوت	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
01	بدن	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M

شیر دریچه ای فولادی CLASS 150 ~ 1500

کلاس	ابعاد
150 لیتر	اندازه		اینچ	2	2-1/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	34	36
	L-RF		میلی متر	178	191	203	229	267	292	330	356	381	406	432	457	508	559	610	610	710	762	711
	L1-BW		میلی متر	216	241	283	305	403	419	457	502	572	610	660	711	813	864	914	914	965	1016	1016
	L2-RTJ		میلی متر	191	203	216	241	279	305	343	368	394	419	445	470	521	559	610	610	710	762	711
	اچ		میلی متر	400	490	510	585	795	1015	1230	1465	1755	2030	2210	2510	2880	2930	3150	3200	3450	3600	3735
	ک		میلی متر	200	200	250	300	350	350	400	450	500	500	600	750	750	915	915	915	1000	1000	1000
	Wt	RF	کیلوگرم	18	28	30	50	85	128	220	310	450	550	700	810	1130	1680	2230	2780	2860	3050	3700
		BW	کیلوگرم	15	22	26	40	77	118	200	290	435	510	650	880	1100	1800	2200	2650	2950	3250	3520
		RTJ	کیلوگرم	20	29	37	56	84	138	210	310	450	565	740	927	1125	1700	2235	2800	2900	3070	3750
300 لیتر	اندازه		اینچ	2	2-1/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	34	36
	L-RF		میلی متر	216	241	283	305	403	419	457	502	762	838	914	991	1143	1245	1346	1397	1524	1626	1727
	L1-BW		میلی متر	216	241	283	305	403	419	457	502	762	838	914	991	1143	1245	1346	1397	1524	1626	1727
	L2-RTJ		میلی متر	232	257	298	321	419	435	473	518	778	854	930	1010	1165	1270	1372	1422	1553	1654	1756
	اچ		میلی متر	470	525	533	610	845	1050	1295	1600	1830	2035	2195	2470	2900	3100	3360	3650	3700	3750	3800
	ک		میلی متر	200	200	250	300	350	350	400	450	500	500	600	750	750	915	915	915	1000	1000	1000
	Wt	RF	کیلوگرم	24	44	48	73	145	226	350	580	715	1050	1235	1655	2320	2860	3275	4230	4572	4850	5240
		BW	کیلوگرم	24	44	48	73	145	226	350	580	715	1050	1235	1655	2320	2860	3275	4230	4572	4850	5240
		RTJ	کیلوگرم	20	35	37	54	110	174	285	495	615	940	1090	1500	2100	2580	3300	4000	4350	4510	4895
600 لیتر	اندازه		اینچ	2	2-1/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	34	36
	L-RF		میلی متر	292	330	356	432	559	660	787	838	889	991	1092	1194	1397	1448	1549	1651	1778	1930	2083
	L1-BW		میلی متر	292	330	356	432	559	660	787	838	889	991	1092	1194	1397	1448	1549	1651	1778	1930	2083
	L2-RTJ		میلی متر	295	333	359	435	562	664	791	841	892	994	1095	1200	1407	1461	1562	1664	1794	1946	2099
	اچ		میلی متر	495	550	615	735	1005	1245	1480	1730	1915	2050	2260	2620	2900	3075	3238	3600	3940	4250	4400
	ک		میلی متر	200	250	300	350	450	500	600	750	850	850	960	960	1000	1000	1250	1250	1500	1650	1800
	Wt	RF	کیلوگرم	35	55	72	126	365	444	700	940	1310	1610	2070	2405	3810	4380	4910	5240	6835	7430	8800
		BW	کیلوگرم	35	55	72	126	365	444	700	940	1310	1610	2070	2405	3810	4380	4910	5240	6835	7430	8800
		RTJ	کیلوگرم	32	47	64	103	218	374	570	830	1012	1217	1760	2000	3200	3970	4280	4875	5615	6630	7610
900 لیتر	اندازه		اینچ	2	2-1/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	34	36
	L-RF		میلی متر	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
	L1-BW		میلی متر	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
	L2-RTJ		میلی متر	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
	اچ		میلی متر	590	700	740	870	1120	1390	1592	1765	2025	2175	2510	2750	3240
	ک		میلی متر	250	300	350	450	500	600	750	850	850	960	960	1000	1000
	Wt	RF	کیلوگرم	59	79	115	198	407	725	1091	2161	2161	3197	4409	6063	7937
		BW		59	79	115	198	407	725	1091	2161	2161	3197	4409	6063	7937
		RTJ	کیلوگرم	53	71	103	178	366	652	981	1945	1945	2877	3968	5456	7145
1500LB	اندازه		اینچ	2	2-1/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	34	36
	L-RF		میلی متر	368	419	470	546	705	832	991	1130	1257	1384	1537	1664	1943
	L1-BW		میلی متر	368	419	470	546	705	832	991	1130	1257	1384	1537	1664	1943
	L2-RTJ		میلی متر	371	422	473	549	711	841	1000	1146	1276	1407	1559	1686	1972
	اچ		میلی متر	615	705	750	927	1190	1525	1855	2185	2215	2380	2580	2195	3400
	ک		میلی متر	250	350	350	450	600	750	850	850	960	960	1000	1000	1250
	Wt	RF	کیلوگرم	116	166	209	296	720	1275	2092	2951	4382	6355	8965	13100	15862
		BW	کیلوگرم	116	166	209	296	720	1275	2092	2951	4382	6355	8965	13100	15862
		RTJ	کیلوگرم	105	150	188	265	650	1145	1880	2655	3945	4752	8070	11790	14275

دریچه دروازه چیست؟

شیر دروازه ای را می توان به عنوان نوعی دریچه تعریف کرد که از دیسک گیت یا گوه ای استفاده می کند و دیسک به صورت عمود بر جریان حرکت می کند تا جریان سیال در لوله کشی شروع یا متوقف شود.

شیر دروازه ای رایج ترین نوع شیر مورد استفاده در هر کارخانه فرآیندی است.این یک شیر حرکت خطی است که برای شروع یا توقف جریان سیال استفاده می شود.در سرویس، این شیرها یا در حالت کاملا باز یا کاملا بسته هستند.

هنگامی که شیر دروازه به طور کامل باز است، دیسک یک شیر دروازه به طور کامل از جریان خارج می شود.بنابراین عملاً هیچ مقاومتی در برابر جریان وجود ندارد.به همین دلیل فشار بسیار کمی هنگام عبور سیال از شیر دروازه ای کاهش می یابد.

برای دستیابی به آب بندی مناسب، هنگامی که شیر کاملاً بسته است، تماس سطحی 360 درجه بین دیسک و صندلی ها لازم است.

دریچه های دروازه ای نباید برای تنظیم یا کاهش جریان استفاده شوند زیرا امکان کنترل دقیق وجود ندارد.

سرعت بالای جریان در شیر نیمه باز ممکن است باعث فرسایش دیسک و سطوح نشیمن شود و همچنین لرزش و صدا ایجاد کند.

نوع سوپاپ	CS / SS GATE VALVE - FL / BW
Design Std	BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34
محدوده اندازه	40 DN تا 400 DN [1 1/2 اینچ تا 16 اینچ]
بدن	[CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M]
کوتاه کردن	AISI 410 / 304 / 316
صندلی / گوه	13% کر.فولاد / AISI 410 / 304 / 316
ویژگی های طراحی	کلاه پیچ، سیستم عامل و YT، HW و چرخ دنده
به نسبت	ASME - کلاس 150 / 300 / 600
رو در رو	ASME B 16.10 / EN 558 -1 / API 6D
پایان اتصال	فلنج دار	ASME B16.5، کلاس 150 / 300 / 600
	جوش لب به لب	ASME B16.25
Testing Std.	BS EN 12266 - 1 [BS 6755-1] / API 598
اختیاری	حلقه فانوس / نشانگر و دستگاه قفل / صندلی قابل تجدید / روکش سخت استلایت / ژاکت دار / فلنج های RTJ / چیدمان با پاس / اندازه های بالاتر / MOC ویژه: فولادهای ضد زنگ آستنیتی و دوبلکس

پ.ن	DN	اندازه (میلی متر)
پ.ن	DN	L	دی	D1	D2	ب	N-φ	اچ
1.6 مگا پاسکال	25	160	115	85	65	14	4-14	275
	32	180	135	100	78	16	4-18	280
	40	200	145	110	85	16	4-18	330
	50	230	160	125	100	16	4-18	350
	65	290	180	145	120	18	4-18	370
	80	310	195	160	135	20	8-18	400
	100	350	215	180	155	20	8-18	415
	125	400	245	210	185	22	8-18	460
	150	480	280	240	210	24	8-23	510
	200	550	335	295	265	26	12-23	710
	250	650	405	355	320	30	12-25	786
	300	750	460	410	375	30	12-25	925

انواع شیرهای دروازه

سه روش برای طبقه بندی شیر دروازه وجود دارد.

انواع دیسک
1. گوه مخروطی جامد
2. گوه انعطاف پذیر
3. شکاف گوه یا دیسک موازی شیر
انواع مفصل کاپوت بدنه
1. کاپوت پیچ
2. پیچ و مهره
3. درپوش جوش داده شده
4. کاپوت مهر و موم فشار
انواع حرکت ساقه
1. ساقه بالارونده یا نوع OS & Y (نوع ساقه بیرونی و پیچ)
2. نوع ساقه ای بدون افزایش

امکانات:

● دریچه های دروازه سنتی با کف تخت معمولاً در شیار پایینی شیر به دلیل اشیاء خارجی رسوب می کنند.

مانند سنگ، چوب، سیمان، کاغذ، ضایعات و غیره پس از شستشوی لوله با آب.علت نمی تواند محکم بسته شود و شل شود

پدیده، دریچه دروازه آب بندی نرم با استفاده از همان لوله در پایین طراحی مسطح، ایجاد رسوب زباله آسان نیست.

جریان سیال بدون مانع، کل صفحه شیر چسب بسته از لاستیک با کیفیت بالا ساخته شده است، در کل برون سپاری، داخلی

فن آوری درجه یک ولکانیزه کردن لاستیک باعث می شود صفحه شیر پس از ولکانیزاسیون می تواند اندازه هندسه و لاستیک دقیق را تضمین کند.

و دروازه چدن گره ای اتصال محکم، آسان به سقوط کردن و حافظه الاستیک ترجیح داده شده است.

● بدنه شیر مقاوم در برابر خوردگی با پودر و رزین اپوکسی رنگ آمیزی می شود تا از خوردگی و زنگ زدگی بدنه شیر جلوگیری شود و می تواند

قابل استفاده در سیستم فاضلاب

● به راحتی به چدن سنتی شکسته نمی شود.

ASTM A216 WCB CLASS 150~1500 CAST STEEL GATE VALVE RF 1-24" 0
