TOBO STEEL GROUP CHINA
 |
| محل منبع: | چین |
| نام تجاری: | TOBO |
| گواهی: | ISO |
| شماره مدل: | شیر پروانه ای |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| قیمت: | 15USD-54USD |
| جزئیات بسته بندی: | بسته بندی شده در جعبه های چوبی تخته سه لا |
| زمان تحویل: | 15 روز کاری |
| شرایط پرداخت: | T/T، Western Union، MoneyGram |
| قابلیت ارائه: | 10000 عدد |
| نام: | شیر پروانه ای | مواد: | WCB، CF8، CF8M |
|---|---|---|---|
| فولاد ضد زنگ: | فولاد ضد زنگ | اندازه: | 2 تا 32 اینچ |
| دمای مناسب: | -10-120 ℃ | اندازه گیری فشار: | PN10، PN16، Class150 |
| برجسته: | شیر پروانه ای صندلی فلزی نوع ویفر,شیر پروانه ای صندلی فلزی CF8M,شیر پروانه ای صندلی فلزی کلاس 150 |
||

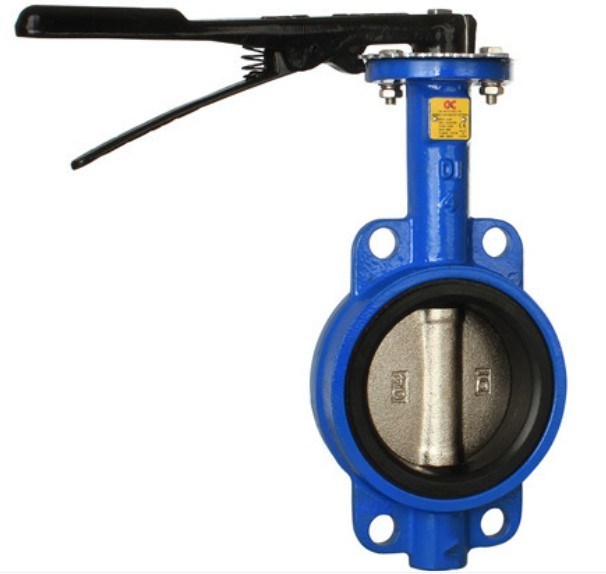

شیر پروانه ای صندلی فلزی 2~32 اینچی WCB، CF8، CF8M API 609، MSS SP-67
تست بدن: 1.5 برابر فشار کاری با آب.این تست پس از مونتاژ شیر و با دیسک نیمه باز انجام می شود که به آن تست هیدرولیک بدنه می گویند.
تست صندلی: 1.1 برابر فشار کاری با آب.
عملکرد / تست عملکرد: در زمان بازرسی نهایی، هر شیر و محرک آن (اهرم کنترل جریان / دنده / محرک پنوماتیک)، تحت یک تست عملیاتی کامل (باز/بستن) قرار می‌گیرند.این آزمایش بدون فشار و در دمای محیط انجام شد.عملکرد صحیح مجموعه سوپاپ / محرک را با لوازم جانبی مانند شیر برقی، کلیدهای محدود، تنظیم کننده فیلتر هوا و غیره تضمین می کند.
تست ویژه: در صورت درخواست، هر آزمایش دیگری را می توان طبق دستورالعمل خاص توسط مشتری انجام داد.
| نام | مواد |
| بدن | GJS500-7/ GJS400-15 |
| دیسک | GJS500-7/ GJS400-15 |
| شفت | SS420/SS431/Duplex 1.4462 |
| حلقه مهر و موم بدن | SS304 |
| حلقه مهر و موم دیسک | EPDM |
| بلبرینگ شفت | برنز |
| حلقه نگه دارنده | فولاد کربن + اپوکسی / SS304 |
| واشر | EPDM |
| سنجاق | SS420 |
| غده بسته بندی | فولاد کربن + اپوکسی |
| پوشش پایانی | فولاد کربن + اپوکسی |
| کلید | SS420 |
| فلنج اتصال | فولاد کربن + اپوکسی |
بررسی اجمالی:
1.فلنج
فلنج و سوراخ کاری به EN1092-2، رو در رو طبق ISO5752 سری 14 و ISO5752 سری 13.
2. دیسک
دیسک با مشخصات کم کارآمد، مقاومت جریان کمتری را تضمین می کند.
3. بدن
صندلی بدنه جوش داده شده و تمام شده فولاد ضد زنگ عملکرد قابل اعتماد و بادوام را تضمین می کند.
4. شفت
اتصال دیسک به شفت با استفاده از کلید یا پین مخروطی.
5. بلبرینگ
بلبرینگ خود روان کننده از مواد آل برنز، بدون تعمیر و نگهداری.
6. گیربکس
گیربکس کم گشتاور را می توان به راحتی با چرخ دستی کار کرد یا با محرک متصل شد.
7. فلنج بالا
اتصال فلنج بالایی ISO 5211 با گیربکس یا محرک.
8. ای حلقه
حلقه های O شفت چندگانه عمر طولانی و عملکرد آب بندی قابل اعتماد را ارائه می دهند که به راحتی قابل تنظیم یا تعویض است.
9. حلقه مهر و موم
حلقه مهر و موم دیسک پروفیل T ثابت شده توسط نگهدارنده، عملکرد آب بندی قابل اعتماد را در هر دو جهت تضمین می کند، که همچنین به راحتی قابل تنظیم یا تعویض بدون هیچ ابزار خاصی است.
شیرهای پروانه ای برای خدمات روشن و خاموش یا تعدیل استفاده می شوند و به دلیل وزن سبک، جای نصب کوچک، هزینه کمتر، عملکرد سریع و در دسترس بودن در اندازه های بسیار بزرگ، محبوب هستند.این شیرها را می توان با دستگیره، چرخ دنده یا محرک های اتوماتیک کار کرد.
| DN | ΦD1 | ΦD2 | ΦD3 | ΦD4 | ΦD5 | N*Φd | آ | ب | سی | دی | L | ب | د | f | Φd1 | وزن |
| میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم |
| 50 | 52.6 | 125 | 165 | 50 | 65 | 4*19 | 83 | 120 | 32 | 108 | 111 | 20 | 99 | 3 | 7 | 7.6 |
| 65 | 64.3 | 145 | 185 | 50 | 65 | 4*19 | 93 | 130 | 32 | 112 | 115 | 20 | 118 | 3 | 7 | 9.7 |
| 80 | 78.8 | 160 | 200 | 50 | 65 | 8*19 | 100 | 145 | 32 | 114 | 117 | 22 | 132 | 3 | 7 | 10.6 |
| 100 | 104 | 180 | 220 | 70 | 90 | 8*19 | 114 | 155 | 32 | 127 | 130 | 24 | 156 | 3 | 10 | 13.8 |
| 125 | 123.3 | 210 | 250 | 70 | 90 | 8*19 | 125 | 170 | 32 | 140 | 143 | 26 | 184 | 3 | 10 | 18.2 |
| 150 | 155.7 | 240 | 285 | 70 | 90 | 8*23 | 143 | 190 | 32 | 140 | 143 | 26 | 211 | 3 | 10 | 21.7 |
| 200 | 202.4 | 295 | 340 | 102 | 125 | 8*23 | 170 | 205 | 45 | 152 | 155 | 26 | 266 | 3 | 12 | 31.8 |
| 250 | 250.4 | 350 | 395 | 102 | 125 | 12*23 | 198 | 235 | 45 | 165 | 168 | 28 | 319 | 3 | 12 | 44.7 |
| 300 | 301.5 | 400 | 445 | 102 | 125 | 12*23 | 223 | 280 | 45 | 178 | 182 | 28 | 370 | 4 | 12 | 57.9 |
| 350 | 333.3 | 460 | 505 | 102 | 125 | 16*23 | 270 | 310 | 45 | 190 | 194 | 30 | 429 | 4 | 12 | 81.6 |
| 400 | 389.6 | 515 | 565 | 140 | 175 | 16*28 | 300 | 340 | 51 | 216 | 221 | 32 | 480 | 4 | 18 | 106 |
| 450 | 440.5 | 565 | 615 | 140 | 175 | 20*28 | 340 | 375 | 51 | 222 | 227 | 32 | 530 | 4 | 18 | 147 |
| 500 | 491.6 | 620 | 670 | 140 | 175 | 20*28 | 355 | 430 | 57 | 229 | 234 | 34 | 582 | 4 | 18 | 165 |
| 600 | 592.5 | 725 | 780 | 165 | 210 | 20*31 | 410 | 500 | 70 | 267 | 272 | 36 | 682 | 5 | 22 | 235 |
| 700 | 695 | 840 | 895 | 254 | 300 | 24*31 | 478 | 560 | 66 | 292 | 299 | 40 | 794 | 5 | 18 | 238 |
| 800 | 794.7 | 950 | 1015 | 254 | 300 | 24*34 | 529 | 620 | 66 | 318 | 325 | 44 | 901 | 5 | 18 | 475 |
| 900 | 864.7 | 1050 | 1115 | 254 | 300 | 28*34 | 584 | 665 | 118 | 330 | 337 | 46 | 1001 | 5 | 18 | 595 |
| 1000 | 965 | 1160 | 1230 | 254 | 300 | 28*37 | 657 | 735 | 142 | 410 | 417 | 50 | 1112 | 5 | 18 | 794 |
| 1200 | 1160.6 | 1380 | 1455 | 298 | 350 | 32*40 | 799 | 917 | 150 | 470 | 478 | 56 | 1328 | 5 | 22 | 1290 |
در شیر پروانه ایدر ابتدا در مواردی استفاده می شد که بستن محکم مطلقاً ضروری نبود.با این حال، در طول سال ها، این شیرها با مهر و موم های نسبتاً محکم ساخته شده از لاستیک یا مواد الاستومری ساخته شده اند که مانند سایر انواع دریچه ها خاموشی خوبی را ایجاد می کنند.دریچه های پروانه ای در جاهایی که فضا محدود است استفاده می شود.بر خلافدریچه های دروازهدریچه های پروانه ای را می توان برای دریچه گاز یا تنظیم جریان و همچنین در حالت باز و کاملا بسته استفاده کرد.افت فشار از طریق شیر پروانه ای در مقایسه با شیر پروانه ای کم استشیر دروازه.نسبت L/D برای این نوع شیر تقریباً یک سوم شیر دروازه ای است.شیرهای پروانه ای در اندازه های بزرگ و کوچک استفاده می شوند.آنها ممکن است با چرخ دستی کار کنند یا با استفاده از مکانیزم آچار یا چرخ دنده کار کنند.یک شیر پروانه ای معمولی در نشان داده شده استشکل 12.12.
