TOBO STEEL GROUP CHINA
 |
| محل منبع: | چین |
| نام تجاری: | TOBO |
| گواهی: | CE/ISO |
| شماره مدل: | شیر دروازه |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| جزئیات بسته بندی: | بسته داخلی: بسته بندی مهر و موم شده کیسه پلاستیکی بسته بیرونی: بسته کارتن یا بسته بندی چوبی حروف، پل |
| زمان تحویل: | 3-5 روز |
| شرایط پرداخت: | D/A، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه: | 3000 عدد در ماه |
| نام: | شیر دروازه | مواد: | فولاد ضد زنگ |
|---|---|---|---|
| بدن: | CF8M | پایان اتصال: | FNPT |
| برنامه های کاربردی: | هوا، گاز سوخت، آب تغذیه، بخار | فشار: | 200PSI |
| درجه حرارت: | دمای فشار بالا | اندازه: | 1-1/4 اینچ |
| برجسته: | شیر دروازه سنگین 200PSI,شیر دروازه سنگین SS316,شیر دروازه سنگین CF8M |
||

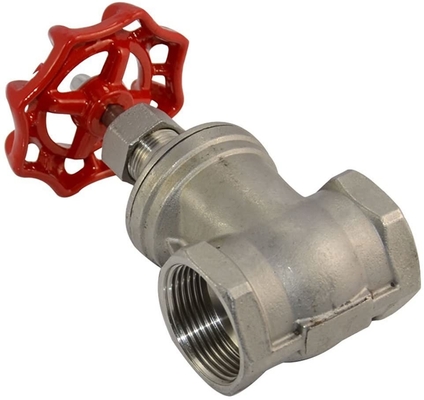

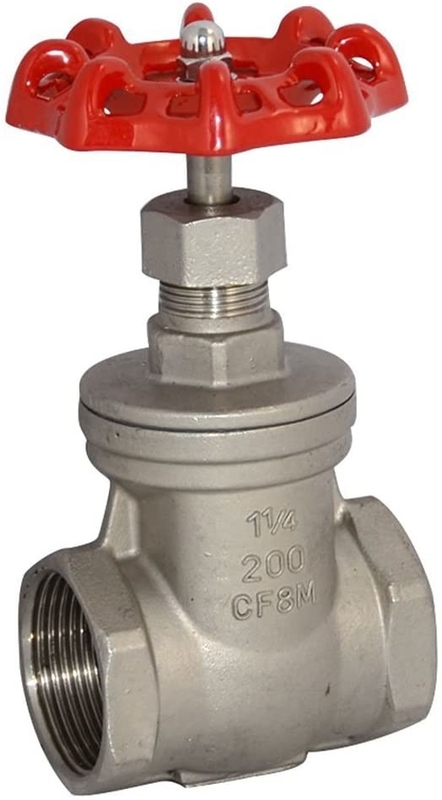

شیر دریچه ای 1-1/4 اینچی 200PSI Heavy Duty NPT Female SS316 CF8M
جزئیات سریع
| مواد | فولاد |
| نام تجاری | Megairon |
| پایان بیرونی | فولاد ضد زنگ |
| نوع اتصال ورودی | لوله ملی مخروطی |
| نوع اتصال خروجی | FNPT |
در مورد این مورد
چرخ دستی در بالا برای پایین آوردن و بلند کردن دروازه
350 درجه 1-1/4 اینچ NPT، مورد شامل بسته بندی داخلی PTFE برای کمک به جلوگیری از نشت، فولاد ضد زنگ 200 PSI 316 است.
شیر دروازه فولادی ضد زنگ دارای رزوه های مخروطی ملی لوله زن (NPT) در دو انتها برای اتصال به لوله های رزوه ای نر است.
دیسک گوه جامد صندلی یکپارچه، پیچ داخلی و کاپوت پیچ.درپوش پیچی ساقه بدون بالا آمدن، ساقه بدون بالا آمدن هنگامی که دروازه برای استفاده با فاصله کم بالا یا پایین می‌رود، ثابت می‌ماند.
دارای یک دروازه گوه ای جامد و کلاه پیچی است و ساختار فولادی ضد زنگ آن مقاومت در برابر خوردگی، شکل پذیری در دماهای بالا و نفوذپذیری مغناطیسی کم را ارائه می دهد.
|
نوع سوپاپ |
CS / SS GATE VALVE - FL / BW |
|
|
Design Std |
BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34 |
|
|
محدوده اندازه |
40 DN تا 400 DN [1 1/2 اینچ تا 16 اینچ] |
|
|
بدن |
[CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] |
|
|
کوتاه کردن |
AISI 410 / 304 / 316 |
|
|
صندلی / گوه |
13% کر.فولاد / AISI 410 / 304 / 316 |
|
|
ویژگی های طراحی |
کلاه پیچ، سیستم عامل و YT، HW و چرخ دنده |
|
|
به نسبت |
ASME - کلاس 150 / 300 / 600 |
|
|
رو در رو |
ASME B 16.10 / EN 558 -1 / API 6D |
|
|
پایان اتصال |
فلنج دار |
ASME B16.5، کلاس 150 / 300 / 600 |
|
جوش لب به لب |
ASME B16.25 |
|
|
Testing Std. |
BS EN 12266 - 1 [BS 6755-1] / API 598 |
|
|
اختیاری |
حلقه فانوس / نشانگر و دستگاه قفل / صندلی قابل تجدید / روکش سخت استلایت / ژاکت دار / فلنج های RTJ / چیدمان با پاس / اندازه های بالاتر / MOC ویژه: فولادهای ضد زنگ آستنیتی و دوبلکس |
|
انواع شیرهای دروازه
سه راه برای طبقه بندی شیر دروازه وجود دارد.
انواع دیسک
گوه مخروطی جامد
گوه انعطاف پذیر
شکاف گوه یا دیسک موازی شیر
انواع مفصل کاپوت بدنه
کاپوت پیچ
پیچ و مهره
درپوش جوش داده شده
کاپوت مهر و موم فشار
انواع حرکت ساقه
ساقه بالارونده یا نوع سیستم عامل و Y (نوع ساقه بیرونی و پیچ)
نوع ساقه ای بدون افزایش
کاربردهای دریچه دروازه
دریچه های دروازه تقریباً در تمام خدمات سیال مانند هوا، گاز سوخت، آب تغذیه، بخار، روغن روان کننده، هیدروکربن و سایر خدمات مورد استفاده قرار می گیرند.
برخی از شیر دروازه ای مخصوص در محصولات دوغابی و پودری نیز مانند شیر دروازه چاقویی استفاده می شود.
مزایای شیر دروازه
دریچه دروازه خوبی را فراهم می کند
افت فشار در حین کار بسیار کمتر است.
بیشتر شیر دروازه می تواند به عنوان دو جهته استفاده شود
آنها برای اعمال فشار و دمای بالا مناسب هستند و نیاز به نگهداری کمتری دارند
