سوپاپ سوزنی فشار بالا 6000 PSI ، سوپاپ سوزنی SS316 3/8 "BSPP برای روغن گاز

SS316 1/8 "- 2" زنانه 6000PSI سوپاپ سوزن استیل روغن گاز فشار قوی

شیرآلات سوزنی:

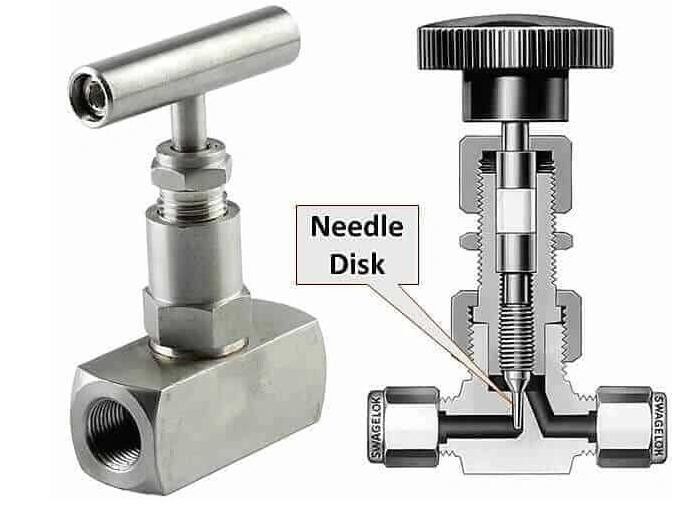

سوپاپ سوزنی دریچه دستی است که در مواردی که برای تنظیم نیاز به گاز مایع مداوم باشد استفاده می شود.دریچه های سوزنی از نظر طراحی شبیه سوپاپ های کره زمین هستند و بیشترین تفاوت آن ها دیسک تیز سوزنی است.

دریچه های سوزنی برای کنترل دقیق جریان در سیستم های لوله کشی با قطر کوچک طراحی شده اند.آنها از آنجا دیسک مخروطی نوک تیز و صندلی همسان به آنجا می رسانند.

شیر سوزنی نوعی شیرآلات با درگاه کوچک و پیستون سوزنی شکل با نخ است.این تنظیم دقیق جریان را امکان پذیر می کند ، اگرچه به طور کلی فقط دارای سرعت جریان نسبتاً کم است.

در مواد فولاد ضد زنگ ، فولاد کربن ، برنج و آلیاژ 400 موجود است.از ویژگی های شیر سوزنی فشار قوی (F x M) می توان به موارد زیر اشاره کرد:

1) یک قطعه Sturdy Construction ظرفیت فشار و دما را افزایش می دهد.عمر سوزن سوزنی را افزایش می دهد.

2) چیدمان نصب پانل امکان نصب را آسان کرده و لرزش را به حداقل می رساند

3) اندازه های مشترک مانند 1/4 ″ 3/8 ″ و 1/2 in در انبار موجود است.رشته اتصال متداول NPT است.

4) MTC با قابلیت ردیابی و گواهینامه تست هیدرو

شیر سوزنی کار:

دریچه های سوزنی یک روزنه را با انتهای مخروطی باز و بسته می کنند که با چرخش یک دسته بالا و پایین می شود.شکل 2 نمای مقطع ، طرح و اجزای شیر سوزنی را نشان می دهد.دسته (A) به پیستون متصل است که به آن ساقه (F) نیز گفته می شود.وقتی دستگیره را می چرخانید ، پیستون بر اساس نخ ها به بالا یا پایین حرکت می کند (C).مهره قفل (B) از باز شدن کامل آن جلوگیری می کند.هنگامی که پیستون به سمت پایین حرکت می کند ، انتهای نوک تیز (I) با صندلی سوپاپ تماس می یابد تا دهانه کاملا مهر و موم شود (H).غالباً ، صندلی سوپاپ نیز مخروطی است.گزینه ها و اندازه های مختلفی برای اتصال آن به لوله یا شیلنگ از طریق اتصال پورت (G) در ورودی و خروجی در دسترس است.سرپوش (D) به محفظه شیر (E) متصل است که می تواند از مواد مختلفی مانند برنج یا فولاد ضد زنگ ساخته شود.

بر اساس نخ ها ، می توانید انتهای مخروطی پیستون را به دور از صندلی سوپاپ قرار دهید تا میزان جریان را به طور دقیق کنترل کنید.بنابراین ، با تغییر مکان پیستون ، میزان جریان را بین حداکثر تا صفر کنترل خواهید کرد.

انواع مختلف شیرهای سوزنی:

سوپاپ سوزنی رزوه ای دستی (که در بالا توضیح داده شد) متداول ترین نوع شیر سوزنی است.با این حال ، دو نوع اضافی عبارتند از: موتوری و زاویه ای.

• دریچه سوزنی موتوری: این شیرهای سوزنی دسته ای برای کار دستی ندارند ، اما در عوض از یک محرک برقی یا پنوماتیک برای اتصال و چرخاندن پیستون استفاده می کنند.اینها را می توان از راه دور کنترل کرد ، در یک سیستم حلقه بسته استفاده کرد و / یا برای تنظیم دقیق سرعت جریان از راه دور ، روی تایمر قرار داد.

• Angle Needle Valve: این شیرهای سوزنی به جای خط مستقیم ، خروجی را از ورودی 90 درجه می چرخانند.همان مفهوم عملکرد اعمال می شود ، اما زاویه 90 درجه می تواند امکان یکپارچه سازی بهتر سیستم را فراهم کند.شکل 3 نمونه ای از شیر سوزن زاویه ای را نشان می دهد.

انتخاب شیر سوزنی:

هنگام انتخاب شیر سوزنی ، چهار ویژگی اصلی و / یا نیازهای برنامه باید مورد توجه قرار گیرند: مواد ، فشار ، اندازه و دما.

مواد

مواد محفظه شیر سوزنی (شکل 2 شکل E) با توجه به کاربرد مشخص شده است.متداول ترین مواد محفظه شیرآلات به دلیل دامنه مقاومت شیمیایی برنج و فولاد ضد زنگ هستند ، با این وجود مواد دیگری نیز برای کاربردهای خاص در دسترس هستند.

برنامه های شیر سوزنی:

اکثر فرمانداران پمپ فشار ثابت دارای شیرهای سوزنی هستند تا اثرات نوسانات فشار تخلیه پمپ را به حداقل برسانند.در برخی از اجزای سیستمهای کنترل احتراق خودکار که تنظیم جریان بسیار دقیق لازم است ، از شیرهای سوزنی نیز استفاده می شود.

طراحی بدنه شیر سوزنی

یک نوع طراحی بدنه برای یک شیر سوزنی ، بدنه میله ای است.بدنه های ذخیره میله ای معمول است و در انواع کره زمین ، چرخش توپی در ساقه چرخش لازم برای نشستن بدون آسیب را فراهم می کند.

از شیرهای سوزنی اغلب به عنوان شیرهای اندازه گیری استفاده می شود.از شیرهای اندازه گیری برای کنترل جریان بسیار ریز استفاده می شود.دیسک یا دهانه نازک امکان جریان خطی را فراهم می کند.بنابراین ، تعداد دور چرخ های چرخ می تواند مستقیماً با میزان جریان ارتباط داشته باشد.یک شیر اندازه گیری معمولی دارای یک ساقه با 40 نخ در هر اینچ است.

دریچه های سوزنی معمولاً از یکی از دو سبک بسته بندی ساقه استفاده می کنند: یک حلقه O با حلقه های پشتیبانی TFE یا یک استوانه بسته بندی TFE.شیرآلات سوزنی اغلب به راحتی تعمیر و نگهداری به صندلی های قابل تعویض مجهز می شوند.
