TOBO STEEL GROUP CHINA
 |
| محل منبع: | چین |
| نام تجاری: | TOBO |
| گواهی: | DIN EN ISO |
| شماره مدل: | SS304 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | لایه - پالت چوبی یا طبق درخواست مشتری |
| زمان تحویل: | 10 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 10000PCS در هر ماه |
| نام محصول: | شیرآلات ایمنی | مواد: | SS304 |
|---|---|---|---|
| ارتباط: | نخ | کاربرد: | نفت ، گاز ، آب ، بخار و غیره |
| بدن: | UNS S2205 | درجه حرارت: | -10 درجه سانتیگراد تا 350 درجه سانتیگراد. |
| اندازه: | 3/4 '' | فشار: | PN16 |
| برجسته: | سوپاپ های ایمنی PN16,سوپاپ های ایمنی SS304,شیرهای امدادی از فولاد ضد زنگ PN16 |
||

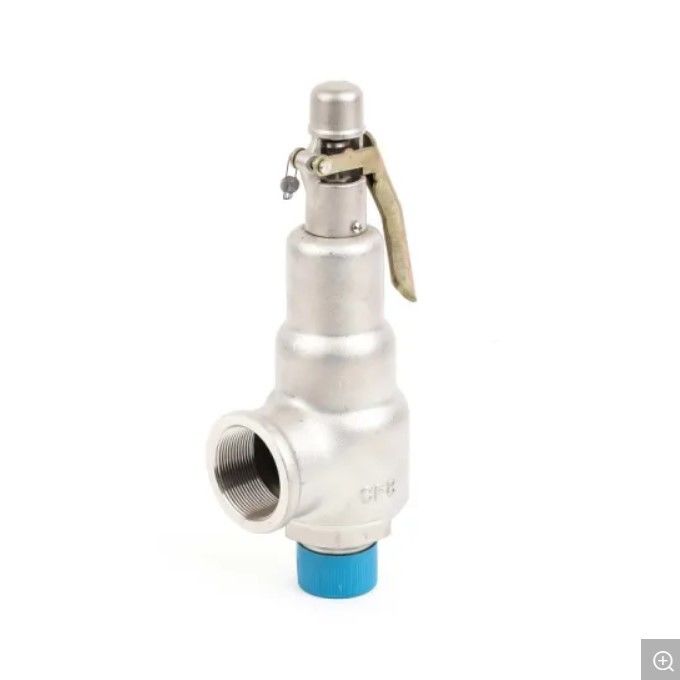

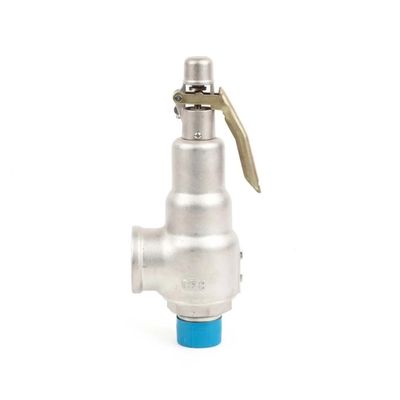

آب ، هوا ، سیستم های بخار 3/4 "PN16 فولاد ضد زنگ 304 شیرآلات ایمنی
دریچه تخلیه ایمنی - یک شیر تسکین فشار که با باز شدن سریع یا عمل پاپ مشخص می شود ،
یا بسته به افزایش فشار نسبت به فشار بازشو ، باز می شود
در برنامه ، و ممکن است برای مایعات مایع یا قابل فشرده شدن استفاده شود.
سوپاپ ایمنی - نحوه عملکرد آنها
سوپاپ اطمینان وسیله ایمنی است که برای کنترل فشار در سیستم طراحی شده است.اگر فشار باشد
بدون کنترل ، می تواند در سیستم ایجاد شود و باعث خرابی تجهیزات ، انفجارها یا خطرات آتش سوزی شود.
این شیر برای باز شدن در فشار از پیش تعیین شده طراحی شده است تا از خرابی تجهیزات در نتیجه جلوگیری کند
تحت فشار قرار گیرد که بیش از حد طراحی وجود دارد.پس از باز شدن شیر به دلیل
فشار بیش از حد ، رسانه تخلیه می شود تا زمانی که فشار به حد قابل قبول برسد
سوپاپ به طور خودکار بسته می شود.
شیر اطمینان استاندارد ، کامل با مهر و موم شیر PTFE پر از کربن ، درپوش بسته ، خروجی گازسوز:
نخ زن Rc 3/8 acc.به ISO 7/1 "تمیز و چربی زدایی برای سرویس اکسیژن"
برنامه های کاربردی:
به عنوان وسیله ایمنی برای محافظت در برابر انبساط حرارتی در لوله کشی ها و قطعات تأسیسات.
برای گازهای هوا ، بخارات و گازهای مایع برودتی تأیید شده است.LNG
دمای کار: -196 ° C / -321 ° F (77K) تا + 65 ° C / + 149 ° F (338K) ، مناسب برای نصب افقی
|
مواد |
DIN EN |
ASME / ASTM |
|
|---|---|---|---|
| 1 | بدن | 1.4408 | A 351 CF8M |
| 2 | دیسک | PTFE / کربن پر شده (25٪) | |
| 3 | صفحه راهنما | 1.4301 | درجه 276 304 |
| 4 | ساقه | 1.4301 | درجه 276 304 |
| 5 | بهار | 1.4571 | 313 درجه 316Ti |
| 6 | سرپوش | 1.4301 | درجه 276 304 |
| 7 | گیره فنر | 1.4305 | A 276 درجه 303 |
| 8 | حلقه نخ | 1.4305 | A 276 درجه 303 |
| 9 | کلاه لبه دار | 1.4301 | درجه 276 304 |
| 06011 را تایپ کنید | داده های تکنیکی | |||
| اندازه اسمی | GW | 1/4 | 8/3 | 1/2 |
| روزنه | d0 | 6.0 | 6.0 | 6.0 |
| کد ابعاد | .ایکس. | 0200 | 0300 | 0400 |
| محدوده فشار را تنظیم کنید | بار | 5.0-55.0 | 5.0-55.0 | 5.0-55.0 |
| قد | ح | 70 | 70 | 70 |
| طول | L1 | 13 | 15 | 17 |
| طول | L2 | 13 | 13 | 13 |
| اندازه آچار در سطح آپارتمان | S1 | 19 | 19 | 19 |
| اندازه آچار در سطح آپارتمان | S2 | 19 | 19 | 19 |
| وزن | حدودکیلوگرم | 0.18 | 0.195 | 0.21 |
| ضریب تخلیه | αw | 09/0 | 09/0 | 09/0 |
اصطلاحات مهم
| DN | R | انجام دادن | S | H = | L1 | ل | G | وزن (کیلوگرم. |
| 15 | 1/2 " | 16 | 30 | 176 | 54 | 35 | 1/2 " | 1 |
| 20 | 3/4 " | 20 | 34 | 189 | 59 | 37 | 3/4 " | 1.2 |
| 25 | 1 " | 25 | 40 | 221 | 70 | 42 | 1 " | 1.7 |
| 32 | 1 1/4 " | 31 | 48 | 247 | 83 | 45 | 1 1/4 " | 2.1 |
| 40 | 1 1/2 " | 37 | 56 | 269 | 89 | 55 | 1 1/2 " | 3 |
| 50 | 2 " | 48 | 66 | 305 | 104 | 67 | 2 " | 4.7 |
| 65 | 2 1/2 " | 62 | 86 | 362 | 116 | 76 | 2 1/2 " | 9 |
| 80 | 3 " | 73 | 98 | 383 | 125 | 84 | 3 " | 11.5 |
