TOBO STEEL GROUP CHINA
 |
| محل منبع: | چین |
| نام تجاری: | TOBO |
| گواهی: | DIN EN ISO |
| شماره مدل: | UNS S2205 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | لایه - پالت چوبی یا طبق درخواست مشتری |
| زمان تحویل: | 10 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 10000PCS در هر ماه |
| نام محصول: | شیرهای ایمنی | مواد: | UNS S2205 |
|---|---|---|---|
| نوع: | زاویه | کاربرد: | نفت ، گاز ، آب ، بخار و غیره |
| بدن: | UNS S2205 | درجه حرارت: | -10 درجه سانتیگراد تا 350 درجه سانتیگراد. |
| اندازه: | 1 '' | فشار: | PN16 |
| برجسته: | سوپاپ های ایمنی PN16,سوپاپ های ایمنی UNS S2205,شیرهای امدادی از فولاد ضد زنگ PN16 |
||

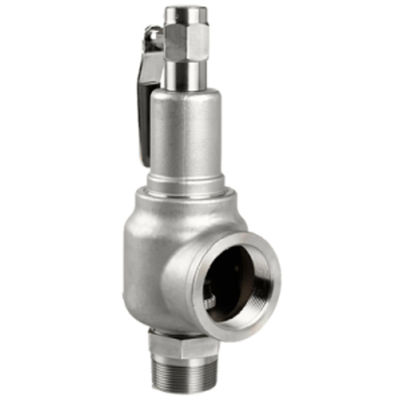

سوپاپ ایمنی 1 اینچ PN16 Stainless Steel UNS S2205
دریچه تخلیه ایمنی - یک شیر تسکین فشار که با باز شدن سریع یا عمل پاپ مشخص می شود ،
یا بسته به افزایش فشار نسبت به فشار بازشو ، باز می شود
در برنامه ، و ممکن است برای مایعات مایع یا قابل فشرده شدن استفاده شود.
سوپاپ ایمنی - نحوه عملکرد آنها
سوپاپ اطمینان وسیله ایمنی است که برای کنترل فشار در سیستم طراحی شده است.اگر فشار باشد
بدون کنترل ، می تواند در سیستم ایجاد شود و باعث خرابی تجهیزات ، انفجارها یا خطرات آتش سوزی شود.
این شیر برای باز شدن در فشار از پیش تعیین شده طراحی شده است تا از خرابی تجهیزات در نتیجه جلوگیری کند
تحت فشار قرار گیرد که بیش از حد طراحی وجود دارد.پس از باز شدن شیر به دلیل
فشار بیش از حد ، رسانه تخلیه می شود تا زمانی که فشار به حد قابل قبول برسد
سوپاپ به طور خودکار بسته می شود.
شیر اطمینان استاندارد ، کامل با مهر و موم شیر PTFE پر از کربن ، درپوش بسته ، خروجی گازسوز:
نخ زن Rc 3/8 acc.به ISO 7/1 "تمیز و چربی زدایی برای سرویس اکسیژن"
برنامه های کاربردی:
به عنوان وسیله ایمنی برای محافظت در برابر انبساط حرارتی در لوله کشی ها و قطعات تأسیسات.
برای گازهای هوا ، بخارات و گازهای مایع برودتی تأیید شده است.LNG
دمای کار: -196 ° C / -321 ° F (77K) تا + 65 ° C / + 149 ° F (338K) ، مناسب برای نصب افقی
|
مواد |
DIN EN |
ASME / ASTM |
|
|---|---|---|---|
| 1 | بدن | 1.4408 | A 351 CF8M |
| 2 | دیسک | PTFE / کربن پر شده (25٪) | |
| 3 | صفحه راهنما | 1.4301 | درجه 276 304 |
| 4 | ساقه | 1.4301 | درجه 276 304 |
| 5 | بهار | 1.4571 | 313 درجه 316Ti |
| 6 | سرپوش | 1.4301 | درجه 276 304 |
| 7 | گیره فنر | 1.4305 | A 276 درجه 303 |
| 8 | حلقه نخ | 1.4305 | A 276 درجه 303 |
| 9 | کلاه لبه دار | 1.4301 | درجه 276 304 |
| 06011 را تایپ کنید | داده های تکنیکی | |||
| اندازه اسمی | GW | 1/4 | 8/3 | 1/2 |
| روزنه | d0 | 6.0 | 6.0 | 6.0 |
| کد ابعاد | .ایکس. | 0200 | 0300 | 0400 |
| محدوده فشار را تنظیم کنید | بار | 5.0-55.0 | 5.0-55.0 | 5.0-55.0 |
| قد | ح | 70 | 70 | 70 |
| طول | L1 | 13 | 15 | 17 |
| طول | L2 | 13 | 13 | 13 |
| اندازه آچار در سطح آپارتمان | S1 | 19 | 19 | 19 |
| اندازه آچار در سطح آپارتمان | S2 | 19 | 19 | 19 |
| وزن | حدودکیلوگرم | 0.18 | 0.195 | 0.21 |
| ضریب تخلیه | αw | 09/0 | 09/0 | 09/0 |
شیرهای ایمنی باید در هر کجا که حداکثر فشار کاری مجاز (MAWP) یک سیستم یا باشد نصب شوند
از ظرف حاوی فشار بیش از حد عبور می کند.در سیستم های بخار ، به طور معمول از شیرهای اطمینان برای دیگ بخار استفاده می شود
محافظت در برابر فشار بیش از حد و سایر برنامه ها مانند پایین دست کنترل های کاهش فشار.گرچه آنجاست
نقش اصلی ایمنی است ، همچنین از شیرآلات ایمنی برای جلوگیری از آسیب رسیدن محصول به دلیل بیش از حد در عملیات استفاده می شود
فشار.بیش از حد فشار می تواند در شرایط مختلفی ایجاد شود ، از جمله:
عدم تعادل جریان دبی مایعات ناشی از بسته شدن یا باز شدن سهوا شیرهای ایزوله روی یک ظرف فرآیند.
خرابی سیستم خنک کننده ، که اجازه می دهد بخار یا مایع گسترش یابد.
هوای فشرده یا قطع برق در کنترل ابزار دقیق.
موج فشار گذرا
قرار گرفتن در معرض آتش سوزی گیاهان.
خرابی لوله مبدل حرارتی.
واکنشهای گرمازایی غیرقابل کنترل در گیاهان شیمیایی.
تغییرات دمای محیط.
| DN | R | انجام دادن | S | H = | L1 | ل | G | وزن (کیلوگرم. |
| 15 | 1/2" | 16 | 30 | 176 | 54 | 35 | 1/2" | 1 |
| 20 | 3/4" | 20 | 34 | 189 | 59 | 37 | 3/4" | 1.2 |
| 25 | 1" | 25 | 40 | 221 | 70 | 42 | 1" | 1.7 |
| 32 | 1 1/4" | 31 | 48 | 247 | 83 | 45 | 1 1/4" | 2.1 |
| 40 | 1 1/2" | 37 | 56 | 269 | 89 | 55 | 1 1/2" | 3 |
| 50 | 2" | 48 | 66 | 305 | 104 | 67 | 2" | 4.7 |
| 65 | 2 1/2" | 62 | 86 | 362 | 116 | 76 | 2 1/2" | 9 |
| 80 | 3" | 73 | 98 | 383 | 125 | 84 | 3" | 11.5 |
