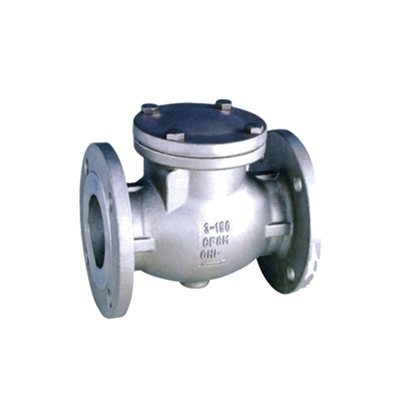

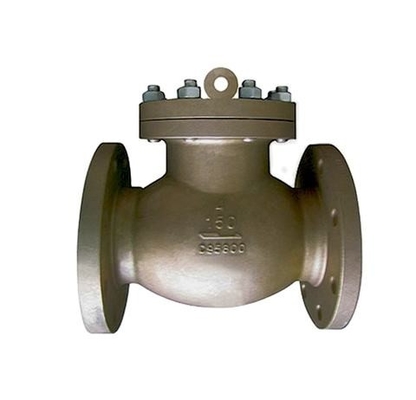

فلنج دار DIN DN50 DN100 DN200 PN25 دریچه چک پیستون گلوب پیستون WCB با فنر

فلانژ DIN DN50 DN100 DN200 PN25 ولول چک گلوب پیستون WCB

قطر اسمی: Ø50-Ø200 (2- 8)

حداکثر دمای کار: 80°C (176°F)
حداکثر فشار کاری: 16 بار (230 psi)
بدن: آهن ریخته (GG25)
پوشش: پودر اپوکسی
ابعاد: DIN 3202/2-F6
ابعاد فلنج: DIN 2501 (فلنج) TS ISO 7005-2
استانداردها:
طراحی و ساخت: EN 1868
چهره به چهره: DIN 3202
پایان های فلج شده: EN 1092-1
بازرسی و آزمایش: EN 12266-1

فشار مایع که از طریق یک سیستم عبور می کند، دریچه را باز می کند، در حالی که هر گونه تغییر جریان دریچه را می بندد. عملکرد دقیق بسته به نوع مکانیسم دریچه چک متفاوت است.بیشتر انواع رایج دریچه های چک سوئیچ هستند، بلند کردن (پستون و توپ) ، پروانه، توقف و شیب دیسک.


مشخصات:


استانداردها:


انواع دریچه های چک

دریچه چک سوئیچ
یک دریچه چک سوئیچ پایه شامل یک بدن شیر، یک هوت و یک دیسک است که به یک پیچ متصل می شود. دیسک از صندلی شیر سوئیچ می شود تا جریان را در جهت جلو،و به صندلی دریچه باز می گردد زمانی که جریان رو به جلو متوقف شود.برای جلوگیری از جریان عقب.

دیسک در یک دریچه چک نوع سوئیچ بدون هدایت است زیرا به طور کامل باز یا بسته می شود. بسیاری از طرح های دیسک و صندلی در دسترس هستند تا نیازهای برنامه های مختلف را برآورده کنند.شیر اجازه می دهد تا کاملاین دریچه ها وقتی جریان به صفر می رسد به طور کامل بسته می شوند تا از جریان عقب جلوگیری شود.آشفتگی و کاهش فشار در شیر بسیار کم است.


دریچه چک لیفت
طراحی صندلی یک دریچه چک لیفت شبیه به یک دریچه گلوب است. دیسک معمولاً به شکل یک پیستون یا توپ است.

دریچه های چک لیفت به ویژه برای خدمات با فشار بالا که سرعت جریان بالا است مناسب هستند. در دریچه های چک لیفت، دیسک به دقت هدایت می شود و به خوبی در داشپوت قرار می گیرد.دریچه های چک لیفت مناسب برای نصب در خطوط لوله افقی یا عمودی با جریان بالا هستند.

جریان برای بلند کردن دریچه های چک همیشه باید زیر صندلی وارد شوند. به عنوان جریان وارد می شود، پیستون یا توپ توسط فشار جریان بالا در داخل راهنما از صندلی افزایش می یابد.وقتی جریان متوقف می شود یا برعکس می شود، پیستون یا توپ توسط هم جریان عقب و هم گرانش به صندلی شیر فشار می آید.




ویژگی ها:

1اندازه کوچکی، وزن کم، ساختار فشرده، نگهداری آسان
2. دو بهار چرخش استفاده می شود که در هر یک از صفحات دریچه های جفت خارج می شود، که صفحات را به سرعت می بندد
و به طور خودکار
3عمل نزدیک شدن سریع مانع از جریان مجدد رسانه می شود و اثر چکش آب را از بین می برد.
4طول ساختار بدنه کوتاه و سفتي خوب
5این شیر محکم بسته شده است، بدون نشت در آزمایش آب تحت فشار.
6. در عمل امن و قابل اعتماد ، مقاومت بالا در برابر تداخل
