TOBO STEEL GROUP CHINA

|
| محل منبع: | چین |
| نام تجاری: | TOBO |
| گواهی: | CE/ISO |
| شماره مدل: | / |
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 25 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union |
| قابلیت ارائه: | 1000000 قطعه/قطعه در ماه |
| مواد: | فولاد ضد زنگ | عمل: | دستی / اتوماتیک |
|---|---|---|---|
| تایپ کنید: | شیر دروازه | رسانه ها: | آب، نفت، گاز |
| ساختار: | دروازه | استاندارد یا غیر استاندارد: | استاندارد |
| استاندارد: | DIN,ANSI,ANSI BS DIN JIS | رنگ: | درخواست مشتری |
| فشار کاری: | Class150lb-2500lb,150~2500LB (PN16~PN420) | ||
| برجسته: | شیر دروازه ای فلنج دار فولادی 304,شیر دروازه ای ریخته گری فولاد ضد زنگ,شیر دروازه ای چرخ دستی نوع فلنج |
||

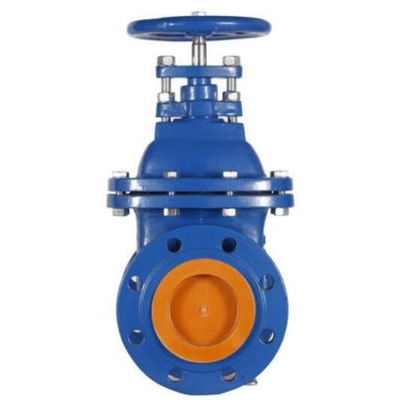

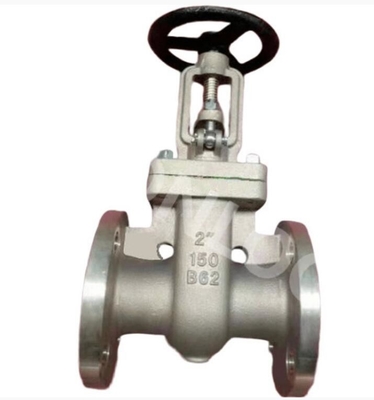

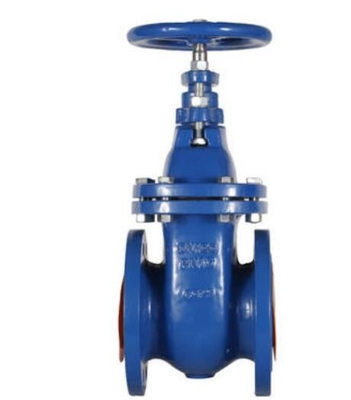

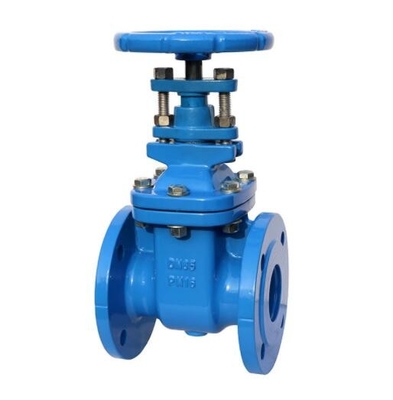

WCB SS304 316 شیر دریچه فولادی ضد زنگ نوع فلنج شیر دستی فولاد ضد زنگ
دریچه گیت CG آب بندی فشار
ویژگی های اصلی: اتصال شیر دریچه CG Body-bonnet از نوع مهر و موم فشار خود سفت با عملکرد آب بندی قابل اعتماد است حتی اگر دما و فشار در نوسان باشد.نوع کلاه نمد فشار ترجیحاً برای شیرهای فشار بالا و درجه بالا استفاده می شود.
استاندارد طراحی: API 600 ASME B16.34
1. محدوده فشار شیر دروازه: CLASS 900Lb~2500Lb
2. شیر دروازه قطر اسمی: 2 ~ 30 اینچ
3. جنس بدنه شیر دروازه: فولاد کربن، فولاد ضد زنگ، فولاد ضد زنگ دوبلکس، فولاد آلیاژی، آلیاژ نیکل
4. اتصال پایانی: RF RTJ BW
5. حالت کار: چرخ دستی، جعبه دنده، الکتریکی، پنوماتیک، دستگاه هیدرولیک، دستگاه پنوماتیک-هیدرولیک.
مشخصات محصول:
1. مقاومت جریان کوچک برای سیال، تنها نیروی کمی در هنگام باز کردن / بسته شدن مورد نیاز است.
2. بدون محدودیت در جهت جریان محیط.
3. هنگامی که دریچه کاملا باز می شود، سطح آب بندی از اصطکاک کوچکی از محیط کار رنج می برد.
4. طراحی ساقه توسعه یافته را می توان انتخاب کرد
5. کاپوت مهر و موم فشار
6. گوه جامد را می توان انتخاب کرد.
7. بسته بندی بارگذاری شده بهار را می توان انتخاب کرد.
8. بسته بندی کم انتشار را می توان با توجه به الزامات ISO 15848 انتخاب کرد.
9. با طراحی By-pass انتخاب شود.
الزامات فنی:
1. طراحی و ساخت: DIN 3352;
2. چهره به چهره: DIN 3202 F4/F5;
3. انتهای فلنج: DIN 2532 PN10/16;
قطعات و مواد اصلی
| نام قطعات | مواد |
| بدنه، کاپوت | GGG50 |
| دیسک | GGG50+NBR/EPDM |
| ساقه | 2CR13 |
| حلقه صندلی | GGG50 |

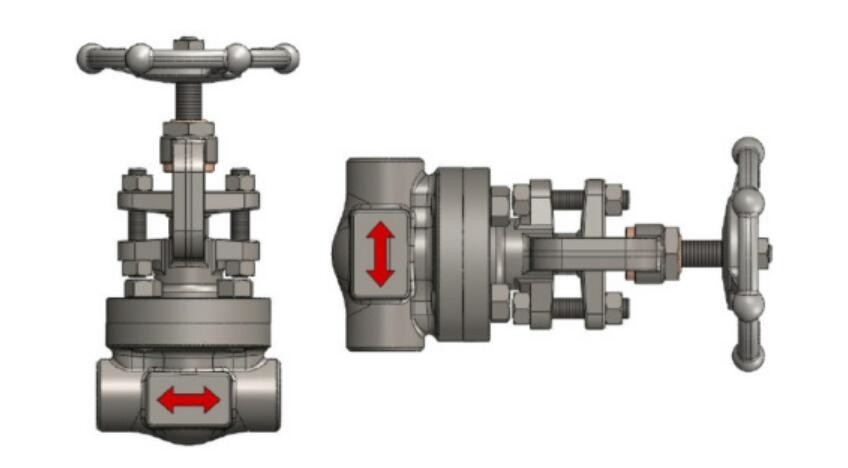

دریچه دروازه چیست؟
شیر دروازه ای را می توان به عنوان نوعی دریچه تعریف کرد که از دیسک گیت یا گوه ای استفاده می کند و دیسک عمود بر جریان حرکت می کند تا جریان سیال در لوله کشی شروع یا متوقف شود.
شیر دروازه ای رایج ترین نوع شیر مورد استفاده در هر کارخانه فرآیندی است.این یک شیر حرکت خطی است که برای شروع یا توقف جریان سیال استفاده می شود.در سرویس، این شیرها یا در حالت کاملا باز یا کاملا بسته هستند.
هنگامی که شیر دروازه به طور کامل باز است، دیسک یک شیر دروازه به طور کامل از جریان خارج می شود.بنابراین عملاً هیچ مقاومتی در برابر جریان وجود ندارد.به همین دلیل فشار بسیار کمی هنگام عبور سیال از شیر دروازه ای کاهش می یابد.
برای دستیابی به آب بندی مناسب، هنگامی که شیر کاملاً بسته است، تماس سطحی 360 درجه بین دیسک و صندلی ها لازم است.
دریچه های دروازه ای نباید برای تنظیم یا کاهش جریان استفاده شوند زیرا کنترل دقیق امکان پذیر نیست.
سرعت بالای جریان در شیر نیمه باز ممکن است باعث فرسایش دیسک و سطوح نشیمن شود و همچنین لرزش و صدا ایجاد کند.
| نوع سوپاپ | CS / SS GATE VALVE - FL / BW | |
| Design Std | BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34 | |
| محدوده اندازه | 40 DN تا 400 DN [1 1/2 اینچ تا 16 اینچ] | |
| بدن | [CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] | |
| برش بزنید | AISI 410 / 304 / 316 | |
| صندلی / گوه | 13% کر.فولاد / AISI 410 / 304 / 316 | |
| ویژگی های طراحی | کلاه پیچ، سیستم عامل و YT، HW و چرخ دنده | |
| به نسبت | ASME - کلاس 150 / 300 / 600 | |
| رو در رو | ASME B 16.10 / EN 558 -1 / API 6D | |
| پایان اتصال | فلنج دار | ASME B16.5، کلاس 150 / 300 / 600 |
| جوش لب به لب | ASME B16.25 | |
| Testing Std. | BS EN 12266 - 1 [BS 6755-1] / API 598 | |
| اختیاری | حلقه فانوس / نشانگر و دستگاه قفل / صندلی قابل تجدید / روکش سخت استلایت / ژاکت دار / فلنج های RTJ / چیدمان با پاس / اندازه های بالاتر / MOC ویژه: فولادهای ضد زنگ آستنیتی و دوبلکس | |
| پ.ن | DN | اندازه (میلی متر) | ||||||
| L | D | D1 | D2 | ب | N-φ | اچ | ||
| 1.6 مگا پاسکال | 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 275 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 280 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 330 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 350 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 370 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 400 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 415 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 460 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 510 | |
| 200 | 550 | 335 | 295 | 265 | 26 | 12-23 | 710 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 786 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 925 | |
انواع دریچه های دروازه
سه روش برای طبقه بندی شیر دروازه وجود دارد.
انواع دیسک
گوه مخروطی جامد
گوه انعطاف پذیر
شکاف گوه یا دیسک موازی شیر
انواع مفصل کاپوت بدنه
کاپوت پیچ
پیچ و مهره - کاپوت
درپوش جوش داده شده
کاپوت مهر و موم فشار
انواع حرکت ساقه
ساقه بالارونده یا نوع سیستم عامل و Y (نوع ساقه بیرونی و پیچ)
نوع ساقه ای بدون افزایش
امکانات:

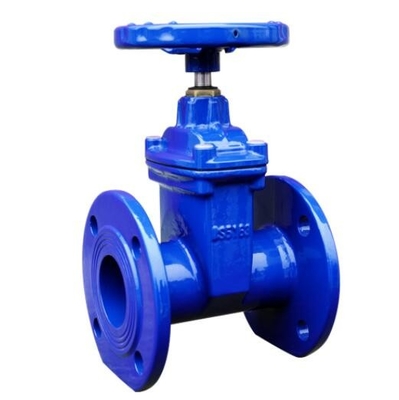

● دریچه های دروازه سنتی با کف تخت معمولاً به دلیل اشیاء خارجی در شیار پایینی دریچه قرار می گیرند.
مانند سنگ، چوب، سیمان، کاغذ، آوار و غیره پس از شستشوی لوله با آب.علت نمی تواند محکم بسته شود و شل شود
پدیده، دریچه دروازه آب بندی نرم با استفاده از همان لوله در پایین طراحی مسطح، آسان نیست که باعث رسوب زباله شود.
جریان سیال بدون مانع، کل صفحه شیر چسب بسته از لاستیک با کیفیت بالا ساخته شده است، در کل برون سپاری، داخلی
فن آوری درجه یک ولکانیزه کردن لاستیک باعث می شود صفحه شیر پس از ولکانیزاسیون می تواند اندازه هندسه و لاستیک دقیق را تضمین کند.
و دروازه چدن گره ای اتصال شرکت، آسان به سقوط کردن و حافظه الاستیک ترجیح داده شده است.
● بدنه شیر مقاوم در برابر خوردگی با پودر و رزین اپوکسی رنگ آمیزی شده است تا از خوردگی و زنگ زدگی بدنه شیر جلوگیری شود و می تواند
قابل استفاده در سیستم فاضلاب
● به راحتی به چدن سنتی شکسته نمی شود.
