محل منبع: | چین |
نام تجاری: | TOBO |
گواهی: | CE/ISO |
شماره مدل: | / |
مقدار حداقل تعداد سفارش: | 1 عدد |
---|---|
قیمت: | negotiable |
زمان تحویل: | 25 روز کاری |
شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union |
قابلیت ارائه: | 1000000 قطعه/قطعه در ماه |
درخواست: | اب | ارتباط: | فلنج |
---|---|---|---|
فرم اتصال: | فلنج | طرح: | API 6D |
پایان اتصال: | فلنج | مواد: | فولاد ضد زنگ |
رسانه ها: | نفت، گاز | اندازه پورت: | 1/2-24 اینچ |
فشار: | فشار بالا | اندازه گیری فشار: | 150-2500 پوند |
مهر: | مهر و موم نرم | اندازه: | 1/2-24 اینچ |
استاندارد: | ANSI، DIN، JIS، BS | درجه حرارت: | دمای معمولی |
تایپ کنید: | شیر چک | ||
برجسته: | سوپاپ چک فلنج 8 اینچی,شیر چک فلنج آب,سوپاپ چرخش فلنج چدنی |

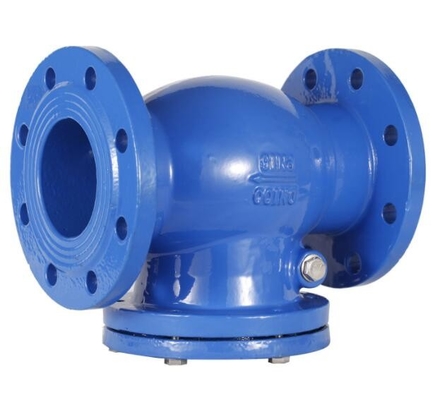

شیر چک فلنج چدنی 8 اینچی برای آب
جزئیات سریع:
1. نوع: Din Flanged Swing Valve
2. نوع درپوش:
کلاه پیچ
3. نوع دیسک: دیسک چرخشی
4. محدوده اندازه: Dn15 - Dn600
5. رتبه بندی فشار: Pn16
6. اتصالات انتهایی: فلنج دار
7. مواد: فولاد ریخته گری در GS-C25، WCB
8. مواد تزئینی مختلف متناسب با شرایط خدمات در دسترس است
9. NACE MR 0175
استانداردها
طراحی و ساخت | DIN 3840 |
ابعاد چهره به چهره | DIN 3202 |
ابعاد انتهای فلنج | DIN 2543, DIN 2544, DIN 2545, DIN 2546, DIN 2548, BS EN 1092-1 |
تست و بازرسی | DIN 3230 |
امکانات:
1. به طور کلی
کاپوت پیچ و مهره ای؛دیسک چرخش;سطوح صندلی فلزی
2. اتصال بدنه و کاپوت
کاپوت پیچ
3. Cover Gasket Style
واشر زخمی از جنس استنلس استیل + منعطف گرافیت
واشر فلزی
واشر حلقه فلزی
4. صندلی
برای شیر چک فولاد کربن، نشیمنگاه معمولا از فولاد آهنگری است.اگر توسط مشتری مشخص شده باشد، سطح آب بندی صندلی ممکن است با آلیاژ سخت با اسپری جوش داده شود.برای شیر چک فولاد ضد زنگ، صندلی integrai معمولاً پذیرفته می شود، یا می توان آن را پس از جوشکاری آلیاژ سخت به طور یکپارچه ماشین کاری کرد.در صورت درخواست مشتری، نشیمنگاه نوع رزوه ای یا جوشی نیز برای شیر چک فولادی بدون لکه اختیاری است.
توضیحات:
1. لیست قطعات و مواد سوپاپ چرخشی فولاد کربن دین:
نام قطعه | مواد | |||
CS/Trim 1 | CS/Trim 8 | CS/Trim 5 | ||
1 | بدن | DIN 17245 GS-25 + CR13 | DIN 17245 GS-C25 + STL | DIN 17245 GS-C25 + STL |
2 | دیسک | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + STL |
3 | بازو | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
4 | مهره | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
5 | سنجاق | ASTMA182F6a | ASTMA182 F6A | ASTMA182F6a |
6 | مهره | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
7 | پیچ | ASTM A194 B7 | ASTM A194 B7 | ASTM A194 B7 |
8 | واشر | SS Spiral W/^aphitc یا SS Spiral W/PTFE یا PTFE تقویت شده | ||
9 | پوشش | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
3. ابعاد اصلی برای Pn16 Swing Valve:
پ.ن | DN (mm) | ابعاد (میلی متر) | وزن (کیلوگرم) | |
L | اچ | |||
16 | 50 | 230 | 165 | 23 |
65 | 290 | 180 | 28 | |
80 | 310 | 190 | 35 | |
100 | 350 | 208 | 40 | |
150 | 480 | 270 | 81 | |
200 | 600 | 295 | 96 | |
250 | 730 | 337 | 175 | |
300 | 850 | 386 | 265 | |
350 | 980 | 430 | 364 | |
400 | 1100 | 475 | 495 | |
500 | 1250 | 565 | 590 |
شیر چک انتهای فلنجی 150Lb~600Lb
نه | نام قطعه | CS به ASTM | AS به ASTM | SS به ASTM | |
نوع A105 | F22 را تایپ کنید | نوع F304 (L) | نوع F316(L) | ||
1 | بدن | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
2 | پلاک نام | اس اس | |||
3 | دیسک پیستون | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
4 | کاپوت | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
5 | واشر | SS + گرافیت مخروط | SS + PTFE | ||
6 | پیچ | A193 B7 | A193 B16 | A193 B8 | A193 B8 (M) |
متوسط مناسب | WOGetc | WOGetc | HNO3، CH3OOH و غیره | ||
دمای مناسب | -29 تا 425 | -29 تا 550 | -29 تا 180 |
NPS | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | ||
L(RF)L1(BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
اچ | 150300 | 61 | 61 | 79 | 95 | 103 | 118 | |
600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
وزن ها | 150 | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
BW | 1.70 | 1.90 | 2.10 | 5.12 | 5.50 | 7.89 | ||
300 | RF | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | |
BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
600 | RF | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | |
BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 |
تماس با شخص: lily
تلفن: +8613311824862
