محل منبع: | چین |
نام تجاری: | TOBO |
گواهی: | ISO |
شماره مدل: | / |
مقدار حداقل تعداد سفارش: | 10 عدد |
---|---|
قیمت: | 39-40$ |
جزئیات بسته بندی: | سوپاپ ها در ورق حباب پلاستیکی و در جعبه های تخته سه لا پیچیده شده اند |
زمان تحویل: | 15-20 روز |
شرایط پرداخت: | D/A، D/P، T/T، Western Union، MoneyGram |
قابلیت ارائه: | 208080 عدد |

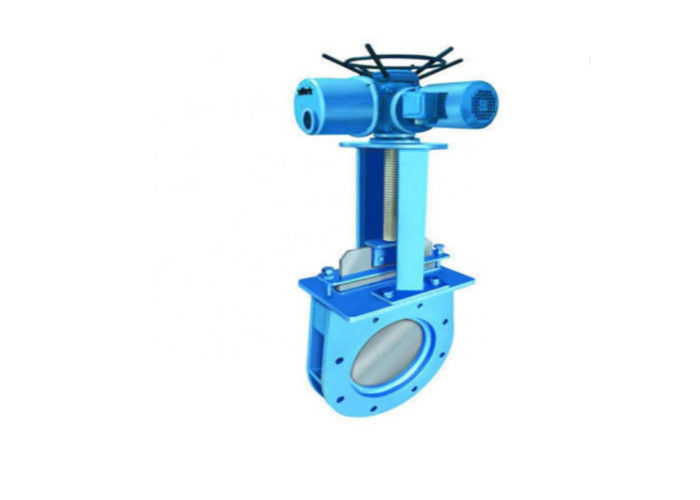

نام: | شیر دریچه چاقوی ویفر | محدوده اندازه: | 2 اینچ تا 24 اینچ |
---|---|---|---|
مواد: | GGG40/50; CF8; CF8M; 2205; 2507 | حالت رانندگی: | مرحله |
فشار: | 0.6MPa ~ 2.5MPa | درجه حرارت: | -38 درجه سانتیگراد تا 1100 درجه سانتیگراد |
مواد آب بندی: | PTFE، فلزی نشسته | حفاری فلنج: | ANSI B16.5، GB/T9113، JB/T79، HG، SH، JIS، DIN، NF، BS |
برجسته: | شیر دریچه آهنی شکل پذیر 24 اینچی,شیر دروازه ای آهنی شکل پذیر فلزی,شیر دروازه ای گوه ای انعطاف پذیر Mueller |
نام: | شیر دروازه ای داکتیل آهن | فشار: | PN10 / PN16 |
---|---|---|---|
درجه حرارت: | -20 تا 120 درجه سانتیگراد | بدن: | چدن داکتیل GGG40 / GGG 50 |
نام دیگر: | شیر گیت گوه ای انعطاف پذیر مولر | صندلی: | EPDM / NBR |
برجسته: |
دریچه گیت صندلی انعطاف پذیر،شیر دروازه فلنجی |
شیر دروازه ای آهنی شکل پذیر بدون ساقه / شیر دروازه ای گوه ای ارتجاعی مولر
اطلاعات کلی
گوه خاموش کننده با روکش لاستیکی با درپوش های کشویی برای کاهش سایش و پارگی و گشتاورهای عملیاتی.
مهر و موم ساقه بدون تعمیر و مقاوم در برابر خوردگی با مهر و موم حلقه O.
عبور کامل، بدون انقباض؛
جریان دو جهته، محکم در هر دو جهت؛
ابعاد اتصال فلنج به EN 1092-2.
بدنه، روکش و گوه ساخته شده از چدن داکتیل GGG40 مطابق با استاندارد DIN 1693.
گوه لاستیک EPDM کاملا ولکانیزه.
فشار عملیاتی: DN500 – DN600، PN10/PN16؛DN700 - DN1200، PN10;
با گیربکس خود قفل، توقف های حد باز و بسته و با نشانگر موقعیت.
ساقه ساخته شده از فولاد ضد زنگ مقاوم در برابر فاضلاب درجه 1.4401;
مهره ساقه قابل تعویض ساخته شده از برنز ریخته گری بدون روی.
مجموعه ای برای نصب زیرزمینی؛
مشخصات شیر دریچه آهنی داکتیل:
نه | نام قطعه | مواد |
1 | بدن | چدن داکتیل |
2 | گوه | چدن داکتیل + EPDM |
3 | مهره ساقه ای | ZCuAl10Fe3 Gunmetal |
4 | واشر | EPDM |
5 | کاپوت | چدن داکتیل |
6 | واشر غده | ZCuAl10Fe3 Gunmetal |
7 | ساقه | 2Cr13 SSx 20Cr13 |
8 | غده | چدن داکتیل |
9 | برف پاک کن لاستیکی | EPDM/NBR |
10 | چرخ دستی | چدن داکتیل |
استانداردهای قابل اجرا شیر دریچه آهنی شکل پذیر
⊙ استاندارد آمریکا
طراحی به ANSI/AWWA C509
ابعاد چهره به چهره به ASME B16.10-2000 (سری ISO 3)
فلنج و حفاری به SME/ANSI B16.42-1998
⊙ استاندارد بریتانیا
طراحی به BS5163,BS5150
ابعاد چهره به چهره به BS5163 (سری ISO 3، سری ISO19)
فلنج و حفاری به BS4504 part1 (EN1092)
⊙ استاندارد آلمان
طراحی به DIN3352
ابعاد چهره به چهره به DIN3202 (F4: سری ISO 14؛ F5: سری ISO 15)
فلنج و حفاری به BS EN1092
