محل منبع: | چین |
نام تجاری: | TOBO |
گواهی: | ISO |
شماره مدل: | / |
مقدار حداقل تعداد سفارش: | 10 عدد |
---|---|
قیمت: | 39-40$ |
جزئیات بسته بندی: | سوپاپ ها در ورق حباب پلاستیکی و در جعبه های تخته سه لا پیچیده شده اند |
زمان تحویل: | 15-20 روز |
شرایط پرداخت: | D/A، D/P، T/T، Western Union، MoneyGram |
قابلیت ارائه: | 208080 عدد |

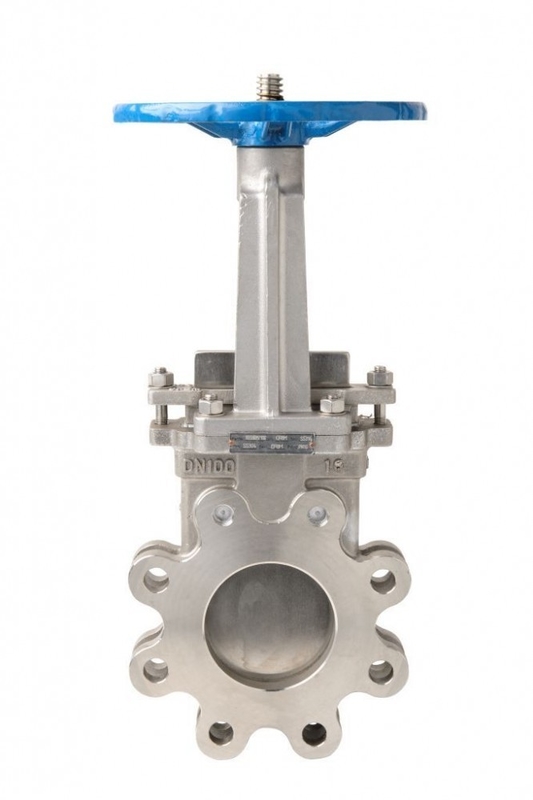

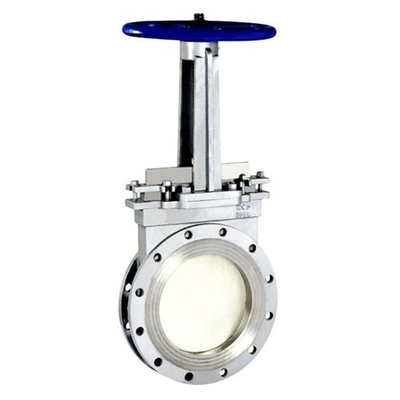

نام: | شیر دریچه چاقوی ویفر | محدوده اندازه: | 2 اینچ تا 24 اینچ |
---|---|---|---|
مواد: | GGG40/50; CF8; CF8M; 2205; 2507 | حالت رانندگی: | مرحله |
فشار: | 0.6MPa ~ 2.5MPa | درجه حرارت: | -38 درجه سانتیگراد تا 1100 درجه سانتیگراد |
مواد آب بندی: | PTFE، فلزی نشسته | حفاری فلنج: | ANSI B16.5، GB/T9113، JB/T79، HG، SH، JIS، DIN، NF، BS |
برجسته: | شیر دریچه ای ارتجاعی CF8M,شیر دریچه ای نشسته ارتجاعی GB/T9113,شیر دروازه ای چاقویی PN25 |
GGG50 PN10 دریچه دریچه نمد ارتجاعی آهنی انعطاف پذیر پیچ و مهره های کاپوت فولادی ضد زنگ شیر دریچه نشسته ارتجاعی سبک وزن
نام: | دریچه درب نشسته ارتجاعی | فشار: | PN 16 , PN25 |
---|---|---|---|
ویژگی: | سبک وزن | درجه حرارت: | -20 تا 120 درجه سانتیگراد |
بدن: | DI GGG 50، چدن GG25 | گوه: | پوشش آهن EPDM / NBR |
فلنج: | DIN 3352، JIS 10 K، EN 7005.2 | تست: | قدرت تست 2.4 مگاپاسکال |
برجسته: |
دریچه گیت صندلی انعطاف پذیر،شیر دروازه فلنجی |
پیچ و مهره کاپوت فولادی ضد زنگدریچه دریچه ای ارتجاعی سبک وزن
ویژگی های طراحی دریچه دریچه نشسته ارتجاعی:
واشرهای اسپیندل O-ring - "DRY THREAD" - قابل تعویض تحت فشار.
دوک فولادی ضد زنگ با نخ نورد و بلبرینگ.
گوه لاستیکی سوفراس کل با مهره دوک قابل تعویض.
دریچه گیت نشسته ارتجاعی مطابق با استانداردهای EN 1074-1 و 2 / EN 1171 با EPDM مورد تایید WRAS
قطعات لاستیکی
دروازه شیر یا عضو بسته معمولاً به شکل یک گوه ساخته شده از مواد چدنی است.
به طوری که به اندازه کافی ناهموار باشد تا برای کاربردهای فشار بالا و جریان بالا مناسب باشد.
در یک دریچه گیت صندلی ارتجاعی، سطح بیرونی گوه سوپاپ با یک الاستومری پوشانده شده است.
مواد به گونه ای که حتی در فشارهای عملیاتی بالا یک مهر و موم حبابدار ایجاد کند.
گوه سوپاپ با چرخاندن یک ساقه رزوهای عمل میکند تا دریچه پیشروی یا جمع شود.
گوه در آبراه محفظه شیر.
پس از بسته شدن دریچه، مواد ارتجاعی روی لبه یک مهر و موم محکم حباب با قسمت داخلی ایجاد می کند.
سطح بدنه شیرکثیفی یا آلودگی های دیگر در سیستم عامل شیر می تواند منجر به
آب بندی ناقص گوه یا سایر نقص ها.
یکی دیگر از اهداف این اختراع ارائه یک دریچه گیت نشیمن ارتجاعی است که دارای یک
سیستم اپراتور گوه بهبود یافته که به آسانی بر اثرات مضر آلودگی وارد شده یا در حین ساخت و ساز یا داخل محصول حمل شده به شیر غلبه می کند.
اینها و سایر اشیاء اختراع حاضر که از مطالعه آنها آشکار خواهد شد
توضیحات و نقشه های ضمیمه در یک آرایش سوپاپ ارائه شده است که شامل یک شیر است
محفظه ای که یک گذرگاه آب و یک صندلی سوپاپ را در داخل گذرگاه سوپاپ تعریف می کند.
یک گوه دریچه ای که در داخل گذرگاه مسکن قرار دارد در امتداد جهت کار حرکت می کند
بین یک موقعیت بسته در تماس با صندلی سوپاپ برای مسدود کردن جریان آب از طریق شیر
گذرگاه و یک موقعیت باز که امکان جریان آب را از طریق گذرگاه شیر فراهم می کند.
یک جفت مسیر با فاصله از هم در محفظه شیر در دو طرف گوه قرار گرفته است
و در امتداد جهت عملیات گسترش می یابد.یک جفت بال مخالف که روی گوه دریچه حمل می شوند،
در هر مسیر سفر کنیدیک میل سوپاپ متصل به گوه سوپاپ، گوه سوپاپ را در جهتهای متقابل مخالف بین موقعیتهای باز و بسته سوپاپ حرکت میدهد.
اطلاعات کلی
گوه خاموش کننده با روکش لاستیکی با درپوش های کشویی برای کاهش سایش و پارگی و گشتاورهای عملیاتی.
مهر و موم ساقه بدون تعمیر و مقاوم در برابر خوردگی با مهر و موم حلقه O.
عبور کامل، بدون انقباض؛
جریان دو جهته، محکم در هر دو جهت؛
ابعاد اتصال فلنج به EN 1092-2.
بدنه، روکش و گوه ساخته شده از چدن داکتیل GGG40 مطابق با استاندارد DIN 1693.
گوه لاستیک EPDM کاملا ولکانیزه.
فشار عملیاتی: DN500 – DN600، PN10/PN16؛DN700 - DN1200، PN10;
با گیربکس خود قفل، توقف های حد باز و بسته و با نشانگر موقعیت.
ساقه ساخته شده از فولاد ضد زنگ مقاوم در برابر فاضلاب درجه 1.4401;
مهره ساقه قابل تعویض ساخته شده از برنز ریخته گری بدون روی.
مجموعه ای برای نصب زیرزمینی؛
ویژگیهای شیر دریچه نشسته ارتجاعی
⊙ شات بلاست
سطح محافظ با شات بلاست تکمیل می شود و سطح صاف و مرتب است.
⊙ صندلی صاف
مسیر صاف و مداوم بدون شکاف نشیمنگاه، جمع کردن ناخالصی آسان نیست.
درست کردن مایع بلافاصله
⊙ درمان با لاستیک
هر دو داخلی و خارجی با دانش پیشرفته در مورد ولکانیزاسیون لاستیک و سپس ساخت پوشش داده شده اند
از خاصیت ارتجاعی لاستیک مطمئن شوید و از ابعاد هندسی دقیق آن اطمینان حاصل کنید.لاستیک و انعطاف پذیر
دریچه چدنی به سختی با هم دست می زنند.این می تواند از افتادن به دلیل استفاده طولانی مدت جلوگیری کند.
⊙ ضد خوردگی
هر دو داخلی و خارجی با رزین اپوکسی پودری غیر سمی پوشانده شده اند تا ظرفیت مقاومت در برابر خوردگی را تقویت کرده و کیفیت را بالا ببرند.
تامین آب
⊙ مقاوم سازی
دریچه چدن داکتیل قدیمیتر پس از ضربه خوردن به آسانی پاره میشود.می تواند متوقف شود
پارگی بستگی به قابلیت مکانیکی خوب چدن داکتیل دارد.
برنامه های کاربردی :این شیر به طور گسترده در لوله های مایع برای باز یا بسته شدن تثبیت در این لوله ها استفاده می شود
آب، دفع فاضلاب، برق، لوله انرژی، مواد شیمیایی، حمل و نقل، منابع انرژی و غیره
