TOBO STEEL GROUP CHINA
 |
| محل منبع: | چین |
| نام تجاری: | TOBO |
| گواهی: | ISO |
| شماره مدل: | / |
| مقدار حداقل تعداد سفارش: | 10 قطعه |
|---|---|
| قیمت: | 39-40$ |
| جزئیات بسته بندی: | سوپاپ ها در ورق حباب پلاستیکی و در جعبه های تخته سه لا پیچیده می شوند |
| زمان تحویل: | 15-20 روز |
| شرایط پرداخت: | D / A ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه: | 208080 عدد |
| نام: | شیر دریچه چاقوی ویفر | محدوده اندازه: | 2 اینچ تا 24 اینچ |
|---|---|---|---|
| مواد: | GGG40/50; CF8; CF8M; 2205; 2507 | حالت رانندگی: | مرحله |
| فشار: | 0.6MPa ~ 2.5MPa | درجه حرارت: | -38 درجه سانتیگراد تا 1100 درجه سانتیگراد |
| مواد آب بندی: | PTFE، فلزی نشسته | حفاری فلنج: | ANSI B16.5، GB/T9113، JB/T79، HG، SH، JIS، DIN، NF، BS |
| برجسته: | شیر دروازه ای چاقو نوع ویفر,شیر دروازه ای چاقوی 4 اینچ,شیر دروازه چاقوی 12 اینچ |
||

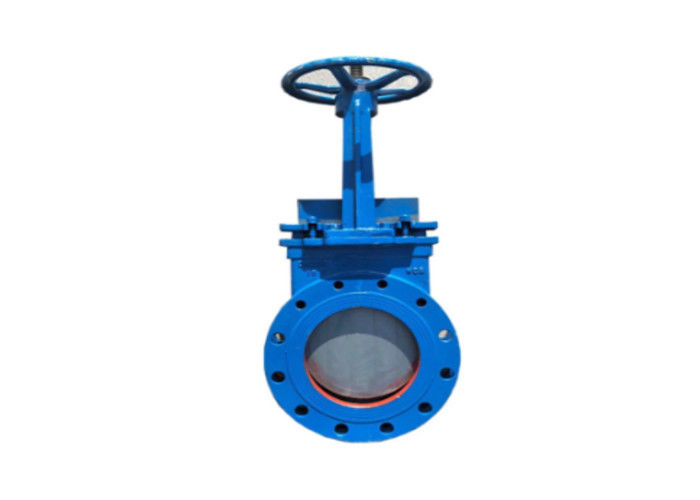

دریچه دروازه چاقویی با دسته چرخ فولادی ضد زنگ COVNA 4 اینچی
| مورد | دریچه دروازه چاقویی با دسته چرخ فولادی ضد زنگ COVNA 4 اینچی |
| محدوده اندازه | 2"~80"، DN50~DN2000 |
| فشار | 0.6MPa~2.5MPa |
| درجه حرارت | -38 درجه سانتیگراد تا 1100 درجه سانتیگراد |
| ارتباط | انتهای فلنج دار |
| حفاری فلنج | ANSI B16.5، GB/T9113، JB/T79، HG، SH، JIS، DIN، NF، BS |
| مواد | فولاد ضد زنگ، WCB |
| مواد آب بندی | PTFE، فلزی نشسته |
| نشتی | PTFE درجه A (نشت صفر)، صندلی فلزی درجه D (مایع 0.1xDN mm³/s) |
1. توضیحات
سوپاپ Knife Gate یک شیر ویفر یک طرفه / دو جهته است که برای کاربردهای عمومی خدمات صنعتی طراحی شده است.طراحی بدنه و صندلی تضمین می‌کند که مواد جامد معلق در صنایعی مانند:
• خمیر و کاغذ
• تصفیه خانه های فاضلاب
• غذا و نوشیدنی
• معدن
• نیروگاه ها • نیروگاه های شیمیایی
• حمل و نقل فله
| مدل | اندازه | استاندارد فلنج | فشار تست (Mpa) | دمای کاری | متوسط | |
| قدرت بدن | مهر | |||||
| PZ73X-16RQ | DN50-DN350 | PN10/PN16/150LB | 1.6 | 1.0 | ≤80ºC | آب، خمیر، فاضلاب، زغال سنگ |
| DN400-DN600 | 1.0 | 0.6 | ||||
| DN700-DN950 | 0.6 | 0.4 | ||||
| DN1000 | 0.6 | 0.3 | ||||
| DN100-DN1400 سایز دیگر (در صورت درخواست) |
0.5 | 0.3 | ||||
2. حداکثر دمای آب بندی و بسته بندی
| حداکثر دما (ºC) |
مهر | |||
| EPDM | VITON | نیتریل | گرافیت | |
| 120 | 200 | 120 | 600 | |
| حداکثر دما (ºC) |
بسته بندی | |
| NBR | گرافیت | |
| 80 | 600 | |
3. الزامات فنی
مواد: GGG40/50;CF8;CF8M;2205;2507
مدل اتصال: نوع لنگه،.نوع فلنج
استاندارد اتصال: DIN EN 1091-1;GB/T 9119-2000;JIS 10K;ASME B 16.5
محدوده اندازه: 2 اینچ تا 24 اینچ
حالت رانندگی: سطح: جعبه دنده: پنوماتیک: موتور
شیر دروازه چاقویی یک شیر ویفر یک طرفه برای کاربردهای صنعتی عمومی است.
قطر اسمی موجود از DN50 تا DN600 با اتصالات فلنج پرتاب شده مطابق با EN 1092-1 PN10/PN16 یا به طور متناوب، ANSI B16.5 است.
شیر دریچه چاقویی عمدتاً در صنایع کاغذ و خمیر کاغذ، مواد شیمیایی و معدن، صنایع غذایی و همچنین تصفیه خانه های فاضلاب و در بخش های قند، فولاد و خوراک دام استفاده می شود.
محرک های محرک ارائه شده برای دریچه چاقویی شامل چرخ دستی با ساقه بالارونده یا بدون بالا آمدن، یا سیلندرهای پنوماتیکی دو یا تک اثره (بازگشت فنر)، دنده مخروطی، چرخ دنده زنجیری و محرک های الکتریکی است.
ساختار دریچه های دروازه یک طرفه چاقویی، بدنه مونوبلوک ریخته گری ویفری، با صورت برجسته و دنده های تقویت شده برای قطرهای اسمی بزرگتر برای استحکام بیشتر بدن است.
بدنه تک بلوک شیرهای دروازه چاقویی در هر دو نوع WCB یا به صورت جایگزین در فولاد ضد زنگ CF8M/CF8/CF3/CF3M موجود است.
صفحه کشویی شیرهای دروازه چاقویی از فولاد ضد زنگ AISI 304,201,301,304L, 316L یا AISI 316 یا غیره استفاده می کند.شعاع صفحه دروازه کشویی دریچه های چاقو دارای لبه برش اریب است.در نتیجه، مواد جامد را می‌توان برش داد و در موقعیت بسته به یک مهر و موم محکم دست یافت.در صورت درخواست، می توان ضخامت صفحه دریچه دریچه چاقویی را برای فشارهای عملیاتی بالاتر افزایش داد و/یا از مواد با کیفیت بالاتر استفاده کرد.
نشیمن صفحه اسلاید در بدنه مونوبلاک توسط یک مهر و موم الاستومری در شیار بدنه یا آب بندی فلز به فلز محکم می شود.
ماده استاندارد مورد استفاده برای مهر و موم الاستومری دریچه چاقو، نشیمنگاه فلزی EPDM/NBRor است.
روش دیگر، نیتریل، ویتون، PTFE یا موارد دیگر در دسترس هستند.
بسته بندی غده از چندین لایه فیبر بافته تشکیل شده است.
